00A/200A/300A =Detector Triode Amplifier = Epmax=45V Ip=1.5mA Ef/If=5V/0.25A rp=30kΩ μ=20 gm=666μmhos 1) C300-globe Radiotron ¥- used TipTop UV GoodFilament VeryLowEmission 0) UV200-globe Radiotron ¥5200 used? TipTop 0) SX-00A-globe Syl ¥3000 used? 0) SX-200A-globe Syl ¥- used? 0) UX200 globe Radiotron ¥- used
01A/201A/301A/501A =Detector Triode Amplifier = Epmax=135V Ip=2.5〜3mA Ef/If=5V/0.25A rp=11kΩ μ=8 gm=750μmhos 0) C-301A-globe Cunnghm ¥- used gm=24,24/18min ShortPins 0) C-301A-globe Cunningham ¥- used BrassBase 690um(Ec=-13V) ShortPins 1) C-301A-globe Cunningham ¥6900 used BrassBase 530um(Ec=-13V) ShortPins 2) C-301A-globe Cunningham ¥7900 used BrassBase 24,30/18min(TV-7B/U) ShortPins 0) C-301A-globe Cunningham ¥7500 used BlackMoldBase 880umho(Ec=-14V) ShortPins 1) C-301A-globe Cunningham ¥7300 used BlackMoldBase 790um(Ec=-13V) ShortPins 1) C-301A-globe Cunningham ¥7300 used BlackMoldBase 750umho(Ec=-14V) ShortPins 1) C-301A-globe Cunningham ¥6800 used BlackMoldBase 30/18min ShortPins @@ 1) C-301A-globe Cunningham ¥5300 used BlackMoldBase 670um(Ec=-13V) ShortPins 1) C-301A-globe Cunningham ¥3900 used BlackMoldBase 510um(Ec=-13V) ShortPins 0) C-301A-globe Cunningham ¥1000 used BlackMoldBase SHORT[DISPLAY] Filaments=OK ShortPins 0) UV-201A-globe Radiotron ¥- used? BrassBase ShortPins(sQn) 0) UV-201A-globe Radiotron ¥- used BlkMoldBase ShortPins(qD) 1) UV-01A-globe GoldSeal ¥6000 used BlkMoldBase 27/18min ShortPins @@ 0) UV-201A-globe RCA Radiotron ¥- used BlkMoldBase ShortPins 850umho(Ec=-13V) ChipInGlass 1) UV-201A-globe RCA Radiotron ¥7700 used BlkMoldBase ShortPins 1000umho(Ec=-14V) 1) UV-201A-globe RCA Radiotron ¥7700 used BlkMoldBase ShortPins 940umho(Ec=-14V) 1) UV-201A-globe RCA Radiotron ¥7700 used BlkMoldBase ShortPins 930umho(Ec=-13V) 1) UV-201A-globe RCA Radiotron ¥6800 used BlkMoldBase ShortPins 700umho(Ec=-14V) 1) UV-201A-globe RCA Radiotron ¥4200 used BlkMoldBase ShortPins 550umho(Ec=-13V) 1) UV-201A-globe RCA Radiotron ¥6900 used BlkMoldBase ShortPins 770umho(Ec=-13V) 1) UV-201A-globe RCA Radiotron ¥6900 used BlkMoldBase ShortPins 770umho(Ec=-13V) 1) UV-201A-globe RCA Radiotron ¥6900 used BlkMoldBase ShortPins 770umho(Ec=-13V) 1) UV-201A-globe RCA Radiotron ¥6700 used BlkMoldBase ShortPins 720umho(Ec=-13V) 0) UV-201-globe Radiotron ¥- used BrassBase ShortPins [DISPLAY] 0) UV-201-globe Radiotron ¥- used BrassBase VeryLowEmission ShortPins[DISPLAY] 1) UV-201A-globe ? ¥2000 used BrassBase ShortPins [DISPLAY] 0) UV-201-globe Radiotron ¥- used BlkMoldBase ShortPins[DISPLAY]@@ 1) UV-201-globe Stewart Werner ¥1500 used BlkMoldBase GoldPaintEngravedLogo ShortPins[DISPLAY]@@ 2) UV-201A-globe Ureco ¥1500 used BlkMoldBase ShortPins[DISPLAY]@@ 0) UV-201A-globe Radiotron ¥- used BlkMoldBase ShortPins[DISPLAY] 1) D-01A DeForest ¥12000 used UX-IsolantiteBase TippedTop gm=500umhp(Ec=-13V) 1) A-201 Volutron ¥12000 used UV-BrassBase RoundTopStraightGlass ShortPins gm=700umhp(Ec=-13V) 1) A-201 Volutron ¥12000 used UV-BrassBase RoundTopStraightGlass ShortPins gm=670umhp(Ec=-13V) 1) A-201 Volutron ¥11000 used UV-BrassBase RoundTopStraightGlass ShortPins gm=560umhp(Ec=-13V) 1) X-201A-globe Vesta ¥5000 used VeryThickMoldBase LongPins 740umho(Ec=-13V) 1) UV-201A-globe ? ¥6300 used ThickReddishBrownMoldBase ShortPins 900umho(Ec=-14V) Perryman RH201A箱 0) CX-301A-globe Cunnghm ¥- NIB(T) 1) CX-301A-globe Cunnghm ¥3800 used 800umho(Ec=-13V) 1) CX-301A-globe Cunnghm ¥3500 used 740umho(Ec=-13V) 1) CX-301A-globe Cunnghm ¥3200 used 710umho(Ec=-13V) 1) CX-301A-globe Cunnghm ¥3200 used 700umho(Ec=-13V) 1) CX-301A-globe Cunnghm ¥3100 used 670umho(Ec=-13V) glassが白澄んでいる 0) CX-301A Cunnghm ¥- used(hhz2v4gy) 1) CX-301A-globe Cunnghm ¥3100 used 32/18min glassがベースに対してやや斜めになっている。 1) CX-301A-globe Cunnghm ¥2900 used 28/18min glassが白澄んでいる。 1) CX-301A-globe Cunnghm ¥2100 used 22/18min 1) CX-301A-globe Cunnghm ¥2100 used 20/18min @@ 0) UX-201A-globe RCA ¥- NOS? STRONG Perryman RH201A箱(sT) 0) UX-201A-globe RCA ¥- used(hhz1v5gy) 0) UX-201A-globe RCA-Radiotron ¥3800 used gm=920umho(Ec=-13V) TallBase 1) UX-201A-globe RCA-Radiotron ¥3100 used gm=730umho(Ec=-13V) 1) UX-201A-globe RCA ¥2100 used gm=20(TV-7) 0) SX-201A-globe Syl ¥- used? 0) 501A DeForest ¥- used 32,33/18min(D) 1) 401A DeForest ¥5300 NIB 26/18min VeryRaggedBox 1) 401A DeForest ¥5300 NOS? 34/18min 1) 401A DeForest ¥4600 NOS? 28/18min 1) 501A DeForest ¥4600 used 28/18min 1) UX-201A-globe KenRad ¥2000 used gm=470umho(Ec=-13V) 1) 201A-globe DIATRON ¥3500 used gm=32/18min 1) 201A-globe Powertone ¥3300 used gm=730umho(Ec=-13V) 1) UX-201A-globe WORD? ¥3300 used gm=740umho(Ec=-14V) 0) 01A-globe ByHeck ¥2800 used gm=630umho(Ec=-13V) 0) 201A-21x-globe Silvertone ¥3500 used gm=30/18min 1) ER201A-globe EvereadyRaytheon ¥3800 used gm=740umho(Ec=-13V) engraved 1) ER201A-globe EvereadyRaytheon ¥3800 used gm=690umho(Ec=-13V) engraved 1) 01A Ray ¥7900 LikeNew 4-pillar ST gm=820umho(Ec=-13V) 1) 01A-ST RCA ¥4700 NIB 1) 01A-ST Silvertone ¥4300 NIB 1) 01A-ST Silvertone ¥4,300 NIB 5) 01A-ST Meteor ¥4300 NIB RaggedBox 1) 01A-ST Wards ¥4300 NIB RaggedBox 1) 01A-ST Panama ¥2700 used engraved gm=730/um(Ec=-13V)
0A2/HD51/150C1/150C2/150C4/STV150-30 =150V regulator= (EIA/5BO-miniature) 7-pin MT Vs=155V Ipmin=5mA Ipmax=30mA 2) 0A2 Amprx ¥700 NIB 1) 0A2 Philips ¥1500 NIB mesh 1) 0A2 Philips ¥700 NIB monmesh 29) 0A2 RCA ¥600 NIB/NOS (rhy1xfnt) 4) 0A2 GE ¥600 NIB(vSn) 0) 0A2 Syl ¥- NIB MB RaggedBox(Q) 1) 0A2 Syl ¥600 NIB 1) 0A2WA Syl ¥550 NOS? WB 1) 0A2WA Syl ¥590 NIB MB 1) 0A2 Ray ¥550 NIB MIL-WB 2) 0A2 Ray ¥550 NIB 1) 0A2 CBS ¥550 NIB NIB MIL-WB(D) 2) 0A2 WH ¥490 NIB USSR 1) 0A2 National ¥550 NIB USA 1) 0A2 National ¥490 NIB USSR 1) 0A2 Tronal ¥490 NIB 1) 0A2 PacifucMercury ¥490 NOS RCA箱 2) 0A2WA Ray ¥400 LikeNew 1) JRP-0A2WA Ray ¥400 used 1) CRP-0A2 Ray ¥400 used 2) 0A2 USA ¥400 used
0A3/VR75/QS1205 =75V regulator= (EIA/4AJ-octal) ST-octal base Vs=100V Ipmin=5mA Ipmax=40mA 4) 0A3 RCA ¥900 NIB(Aht) 3) 0A3/VR75 RCA ¥900 NIB MB 4) 0A3 SylECG ¥900 NIB 1) 0A3/VR75 National ¥900 NIB 1) 0A3 RCA ¥550 used
0A4/G =cold-cathode gas-filled Triode= (EIA/4T - octal-ST12 or metal) 2) 0A4G RCA ¥1200 NIB ++ 1) 0A4G WH ¥1000 NIB 1) 0A4G Rogers ¥1000 NIB 1) ASG-0A4 AEG ¥700 used 41) 0A4 RCA ¥700 BulkNOS metal WB 9) 0A4 RCA ¥600 BulkNOS 錆あり metal WB

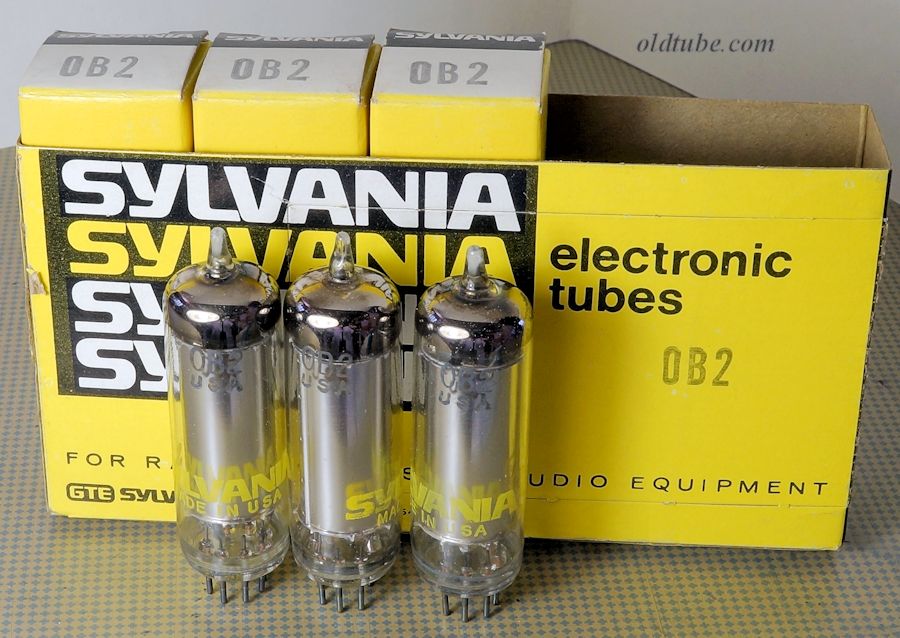

0B2/HD51/108C1/STV108-30/QS1208/QS1211 =105V regulator= (EIA/5BO-miniature) 7-pin MT Vs=115V Ipmin=5mA Ipmax=30mA バルク品で pinによごれあり ラベル消えかかってます 12) JAN-JRC 0B2 RCA ¥600 Bulk-NOS '50-60th (¥5000 for 10-pcs) 44) JAN-JRC 0B2 RCA ¥600 Bulk-NOS '70th etc (¥5000 for 10-pcs) 2) 0B2 HP(RCA-made) ¥600 Bulk-NOS 24) JAN-JRP 0B2 Raytheon ¥500 Bulk-NOS '50-60th (¥4000 for 10-pcs) 9) JAN-JRP 0B2 Raytheon ¥500 Bulk-NOS '60th etc 63) JAN-JRC 0B2 Hytron ¥500 Bulk-NOS '50th (¥4000 for 10-pcs) 13) JAN-JRC 0B2 Hytron ¥500 Bulk-NOS 3) JAN 0B2-GB Sylvania ¥800 Bulk-NOS GoldBrand 2) JAN 0B2 Sylvania ¥500 Bulk-NOS '50th 30) JAN 0B2 Sylvania ¥500 Bulk-NOS '70th 2) JAN 0B2 Chatham(TungSol) ¥500 Bulk-NOS '50th 7) JAN 0B2 USA(Tsol. Amperex etc) ¥500 Bulk-NOS 3) 108C1(=0B2) Valvo ¥1400 NIB 3) JAN-JRC 0B2WA RCA ¥900 NIB 5) JRC 0B2WA RCA ¥900 NIB 1) 0B2WA RCA ¥900 NIB 1) 0B2WA RCA ¥900 NIB MB 0) JAN-JRC 0B2 RCA ¥900 NIB(Q) 22) 0B2 RCA ¥750 NIB MT (hy1v6m) 2) 0B2 Amprx ¥750 NOS 緑黄色OB MT 6) 0B2 GE ¥750 NIB(Aht) 1) 0B2 GE ¥750 NOS WB 3) 0B2 CGE(CanadaGE) ¥600 NIB USSR 5) GB-0B2 Syl ¥900 NIB GoldBrand 16) JAN-JHS 0B2/WA Syl ¥900 NIB 3) 0B2 Syl ¥800 NIB Gt. Britain 1) 0B2 Syl ¥750 NIB 1) GB-0B2 Syl ¥1500 NIB GoldPin 2) 0B2 Tsol ¥750 NIB 2) 0B2 Tsol ¥750 NIB 1) 0B2 Tsol ¥750 NIB 4) 0B2 Ray ¥750 NIB 7) 0B2/0B2WA Ray ¥750 NIB 3) 0B2 National ¥750 NIB Germany 3) 0B2 USA ¥750 NOS/NIB 1) JHY-0B2 Hytron ¥750 LikeNew 1) 0B2 Syl ¥750 used? 1) 0B2 USA ¥400 used
0B3 =90V regulator= (EIA/4AJ-octal) Octal-base Vs=110V Vop=90V Ipmin=5mA Ipmax=40mA 0) JAN-CHS 0B3/VR90/VT184 Syl ¥900 NOS MB ST 0) 0B3 Syl ¥- NOS MB ST(T) 0) 0B3/VR90 Syl ¥- NIB(D)
0C2/VR75 =75V regulator= (EIA/5BO-miniature) Vs=105V Vop=75V Ipmin=5mA Ipmax=30mA (also see 75C1) 1) VR75/0C2 RCA ¥500 used ST Base接着補修品 2) 0C2 RCA ¥900 NIB MT 15) 0C2 RCA ¥900 NIB MT
0C3/KD24/VR105 =105V regulator= (EIA/4AJ-octal) Octal-base Vs=115V Vop=105V Ipmin=5mA Ipmax=40mA 1) 0C3A/VR105 GE ¥1000 NIB ST 3) 0C3 Amperex ¥800 NIB Straight-GT 0) 0C3 RCA ¥1000 NIB MIL-WB ST(Qn) 2) 0C3 RCA ¥1000 NIB ST 1) 0C3A RCA ¥1000 NIB 2) 0C3 CBS ¥1000 NIB MIL-WB ST(D) 1) 0C3 ElectronicEngineering ¥800 NIB ++ 1) JAN-CCSB 0C3W Tsol ¥800 NIB MB 1) 0C3/VR105 Hallirafter ¥800 NIB MB ST 1) JAN-CHY 0C3/VR105/VT200 Hytron ¥800 NIB MB ST 1) 0C3 RCA ¥550 used ST 1) 0C3 RCA ¥500 used ST Base接着補修品 1) CRC-VR105-30 RCA ¥600 used ST 1) GL-0C3/VR105 GE ¥600 used ST 1)JAN-CAHG-0C3W Chatham(Tsol) ¥1000 used LightBrownLargeCoverBase
0D3/VR150/KD25/150C3/QS150-40 =150V regulator= (EIA/4AJ-octal) Octal-base Vs=160V Vop=150V Ipmin=5mA Ipmax=40mA 1) 0D3 Mullard ¥1200 NIB 1) 0D3/VR150 Hytron ¥900 NIB MB ST-type 1) 0D3/VR150 Hytron ¥900 NIB MB ST-type RaggedBox 2) 0D3/VR150/VT139 Hytron ¥900 NIB MB ST 1) 0D3/VR150/VT139 RCA ¥900 NOS RCA赤MB ST 1) 0D3/VR150/VT139 RCA ¥900 NIB MB RaggedBox ST 2) 0D3 RCA ¥900 NIB ST(sQ) 1) 0D3A RCA ¥900 NIB 6) 0D3 GE ¥750 NIB 1) 0D3 Tsol ¥750 NIB 6) 0D3 CGE ¥750 NIB 1) 0D3 CGE ¥700 NIB USSR 1) 0D3 Hytron ¥750 NIB RCA箱 1) 0D3 Int-C(Holland) ¥750 NIB 1) 0D3 USA ¥750 NIB 8) 0D3 AMC ¥750 NIB England 1) 0D3 RCA ¥550 used 1) 0D3/VR150 Hytron ¥500 used ST 1) 0D3/VR150 WH ¥500 used ST 2) 0D3 RCA ¥500 used ST-type EB=152V,155V 1) 0D3 RCA ¥500 used ST-type Base接着補修品
価格は全て"単価"です。左端は在庫数です。 All prices are described in JPY(Japanese yen) for ONE EACH tube

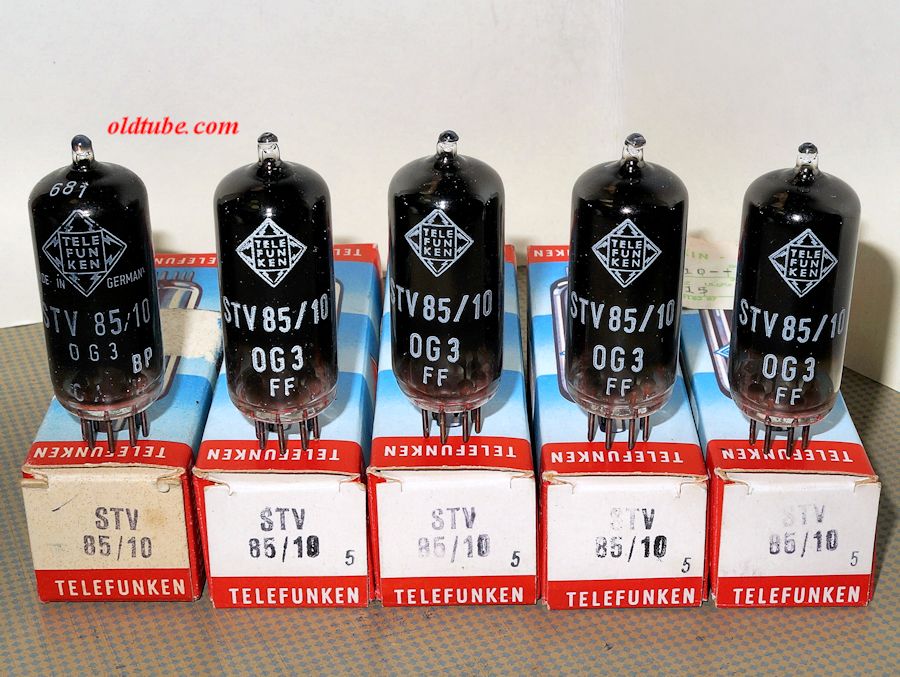

0G3/85A2/STV85-10 (see 85A2) 1) 0G3/85A2 Mullard ¥1500 NIB 1) 85A2/0G3 Mullard ¥1500 NIB 1) 0G3/85A2 Amprx ¥1300 NIB made in Holland 6) 0G3/85A2 Amprx ¥1300 NIB 5) 0G3/85A2 Amprx ¥1300 NIB 2) 0G3/85A2 Amprx ¥1300 NIB 1) 0G3 Mullard ¥1300 NIB 2) 0G3 Tsol ¥1300 NIB
0Y4 =Halfwave Gas Rectifier= (EIA/4BU) PIV=300V Idcmax=75mA 1) 0Y4 NU ¥1600 NIB RaggedBox
0Z4/A =Fullwave Gas Rectifier= (EIA/4R) PIV=880V Idcmax=90mA 4) 0Z4 RCA ¥1200 NIB SilverMetallic 4) 0Z4/A GE ¥1000 NIB SilverMetallic 3) 0Z4 Syl ¥1000 NIB SilverMetallic 1) 0Z4 Tsol ¥1000 NIB SilverMetallic 3) 0Z4 Dmnt ¥1000 NIB SilverMetallic 1) 0Z4 Ray ¥600 used 1) 0Z4G Ray ¥1000 used SmallGlass 1) 0Z4 Delco ¥600 used WH箱
1A4/P =RemoteCutoff RF Pentode= (EIA/4M(P),4K(T) - ST12) Epmax=180V Ec2max=67.5V rp=0.6MΩ mu=425 gm=0.75mS Ef/If=2VDC/0.06A 1) 1A4T SuperSilvertone ¥1500 NIB RaggedBox 3) 1A4-ST RCA ¥1000 used?LikeNew 3) 1A4-ST RCA ¥700 used 1) 1A4P-ST Ray ¥1000 NIB VeryRaggedBox +++ 50) 1A4P-ST Int-C ¥800 NIB (¥6000/10-pcs, ¥25000/50-pcs) 1) 1A4P-ST ¥1000 LikeNew 1) 1A4-ST Tsol ¥700 used engraved
1A5G/GT/DL31 =Power Pentode= (EIA/6X - T9) Epmax=110V Ec2max=110V Ef/If=1.4V/0.05A op : Ep=90V Ec2=90V Ec1=-4.5V Ipo=4mA Ipmax=4mA Ic2o=0.8mA Ic2max=1.1mA gm=0.85mS Zl=25kΩ Po=0.115W Dtot=7% 1) 1A5 Tsol ¥600 NIB RaggedBox
1A6 =Pentagrid Converter= (EIA/6L - ST12) Epmax=180V Ec2max=67.5V Ef/If=2V/0.06A 1) 1A6 Marconi ¥1300 NIB 1) 1A6 RCA ¥1300 NIB VeryRaggedBox +++ 1) 1A6 GE ¥1300 NIB VeryRaggedBox +++ 0*) 1A6 KenRad ¥- NIB RaggedBox
1A7G/GT/DK32 =Pentagrid Converter= (EIA/7Z - ST12) Epmax=180V Ec2max=67.5V Ef/If=1.4VDC/0.05A 1) 1A7GT Tsol ¥1000 NIB OilStainRaggedBox 3) 1A7GT USA ¥400 used(T)
1AD2 =Half-wave HV Rectifier= (EIA/12GV) 1.25V/0.2A 2) 1AD2 RCA ¥700 NIB 2) 1AD2A USA ¥600 NIB
1AD4/DF62/DF652/DF668 =sharp cutoff Pentode= (EIA/1AD4) 1.25VDC/0.1A *subminiature* 2) 1AD4 TFK(Telefunken) ¥1400 NIB OldestBox 0) 1AD4 Tsol ¥- NIB 8) 1AD4 Ray ¥900 NIB MB(hyycnx)
1AG4 =Power Pentode= (EIA/512AX) *subminiature* Ppmax=-W Epmax=90V Ec2max=90V Ef/If=1.25V/0.04A ex) Ep=41.4V Ec2=41.4V Ec1=-3.6V Ip=2.4mA Ic2=0.6mA rp=180kΩ gm=1mS Zl=12kΩ Po=35mW 1) 1AG4 Ray ¥1100 NIB SubMiniature(Q)
1AG5 =Diode Pentode= (EIA/1AG5) *subminiature* Ppmax=-W Epmax=50V Ec2max=50V Ef/If=1.25V/0.03A ex) Ep=45V Ec2=45V Ec1=-2V Ip=0.28mA Ic2=0.12mA rp=2.5MΩ gm=0.25mS 1) 1AG5 Ray ¥1100 NIB (Q)
1AH4 =RF Pentode= (EIA/1AD4) *subminiature* Ppmax=-W Epmax=90V Ec2max=90V Ef/If=1.25V/0.04A ex) Ep=45V Ec2=45V Rg1=5MΩ(for Grid bias) Ip=0.75mA Ic2=0.2mA rp=1.5MΩ gm=0.75mS 50) 1AH4 Ray ¥1100 NIB
1AX2 =Half wave HV Rectifier= (EIA/8Y-octal) 1) 1AX2 Syl ¥600 NIB 1) 1AX2 CBS ¥600 NIB 1) 1AX2 STD ¥600 NIB
1B3/GT =Half wave HV Rectifier= (EIA/3C-octal) 15) 1B3GT USA ¥600 NIB 6) 1B3GT/1G3GT USA ¥400 used
1B4/1B4P =RF Pentode= (EIA/4M - ST12) Epmax=180V Ec2max=67.5V Ikmax=6mA Ef/If=2V/0.06A op : Ep=90V Ec2=67.5V Ec1=-3V Ip=1.6mA Ic2=0.7mA mu=550 gm=600umho electrically similar to 1E5/GP, 32/232 0) 1B4 RCA ¥offer NIB 1) 1B4 RCA ¥offer NIB VeryRaggedBox +++ 1) 1B4 Philco ¥offer NIB VeryRaggedBox +++
1BC2/A =Half wave HV Rectifier= (EIA/9RG) 1) 1BC2A GE ¥600 NIB 1) 1BC2A GE ¥400 used
1BC4/A 1) 1BC4A USA ¥600 NIB
1C5G/GT/DL35 =Power Pentode= (EIA/6X - T9) Epmax=110V Ec2max=110V Ef/If=1.4V/0.10A op : Ep=90V Ec2=90V Ec1=-7.5V Ipo=7.5mA Ipmax=7.8mA Ic2o=1.6mA Ic2max=3.5mA gm=1.55mS Zl=8kΩ Po=0.24W Dtot=10% 0) 1C5 Znth ¥600 used
1C6 =Pentagrid Converter= (EIA/6L - ST12) Epmax=180V Ec2max=67.5V Ef/If=2V/0.12A 1) 1C6 RCA ¥1300 NIB VeryRaggedBox +++ 1) 1C6 Ray ¥1300 NIB VeryRaggedBox +++ 1) 1C6 Tsol ¥1300 NIB 0*) 1C6 NU ¥- NIB ragged box
1C7G = = (EIA/ - ST12) Epmax=V Ec2max=V Ef/If=V/A 1) 1C7G RCA ¥offer NIB VeryRaggedBox +++
1C21 =Gas Triode(cold cathode glow-discharge type)= (EIA/4V - octal T9bulb) Ep-break-down=180V Ec-break-down=66-80V Epdrop=73X Ecdrop=55V Ikmax=25mAdc 2) 1C21 RCA ¥offer used
1D5GP/GT =RemoteCutoff RF Pentode= (EIA/5Y - ST12) Epmax=180V Ec2max=67.5V rp=0.6MΩ gm=0.65mS Ef/If=2VDC/0.06A 1) 1D5GP RCA ¥1300 NIB VeryRaggedBox +++ 0) 1D5GP Syl ¥- NIB MB 1) 1D5GP Syl ¥1100 NIB
1D7G == (EIA/ - ST12) Epmax=V Ec2max=V rp=Ω gm=mS Ef/If=VDC/A 1) 1D7G RCA ¥offer NIB VeryRaggedBox +++ 1) 1D7G Syl ¥offer NIB VeryRaggedBox +++ 1) 1D7G Ray ¥offer NIB VeryRaggedBox +++
1D8GT =Diode Triode Power-Pentode= (EIA/8AJ - T9) Triode: Epmax=110V mu=25 rp=43.5kΩ gm=0.575mS Ef/If=1.4VDC/0.1A Pentode: Epmax=110V Ec2max=110V Ikmax=6mA op (P) : Ep=Ec2=90V Ec1=-9V Ip=5mA Ic2=1mA Zl=12kΩ Po=0.20W Dtot=10% 8) 1D8GT RCA ¥1200 NIB MB WB(Nn)
1D21/SN4 1) 1D21/SN4 Syl ¥3300 NIB StrobeTube
1E1 =Current Regulator/ Power Triode= (EIA/4A - ) Epmax=425V Ef/If=0.7V/0.48A op 1: Ep=250V Ec=-22V mu=8 rp=6kΩ gm=1.33mS Ip=10mA Zl=13kΩ Po=0.4W op 2: Ep=350V Ec=-31V mu=8 rp=5.15kΩ gm=1.55mS Ip=16mA Zl=11kΩ Po=0.9W 1) 1E1 SuperSilvertone ¥3300 NIB RaggedBox rare
1E2 =current Regulator= (EIA/4U) Ef/If=0.9V/0.66A 0) 1E2 Philco ¥- used
1E4G =med-mu Triode= (EIA/5R -octal-ST12 TopGrid) Ef/If=1.4V/0.05A op : Ep=90V Eg1=0V Ip=4.5mA mu=14.5 rp=11kΩ gm=1.325mS 0) 1E4G Syl ¥- used
1E5/1E5GP =RF Pentode= (EIA/5Y -octal-ST12 ) Epmax=180V Ec2max=67.5V Ikmax=6mA Ef/If=2V/0.06A electrically similar to 1B4/P, 32/232 1) 1E5G Philco ¥1700 NIB RaggedBox 1) 1E5G RCA ¥1700 NIB RaggedBox +++
1E7G =Twin Power Pentode(common G2, G3)= (EIA/5C -octal-ST12 ) Ef/If=2V/0.24A op : Ep=135V Ec2=135V Ec1=-7.5V Ip=10.5mA Ic2=3.5mA Zl=24kΩ Po=0.575W 1) 1E7G RCA ¥1700 NIB RaggedBox +++ 0) 1E7G Syl ¥- NIB RaggedBox
1E8 =Pentagrid Converter= (EIA/5C -subminiature) Ef/If=1.25V/0.04A op : Ep=45V Ec2=45V Ec1=0V Ip=0.6mA Ic2=1.1mA rp=400kΩ gm=150umho 0) 1E8 Syl ¥- NIB VeryRaggedBox
1F1 =current Regulator= (EIA/4A) Ef/If=0.7V/0.72A 0) 1F1 Syl ¥- used
1F4 =PowerPentode for Battery Receivers= (EIA/5K) Ppmax=1.75W Epmax=180V Pc2max=0.75W Ec2max=180V Ef/If=2VDC/0.12A gm=1.7mS rp=200kΩ μ=340 ex) Ep=Ec2=135V Ec1=-4.5V Ip=8mA Ic2=2.4mA Zl=16kΩ Po=0.31W 2) 1F4 RCA ¥1500 NIB LargeBox VeryRaggedBox +++ 1) 1F4 Ray ¥1300 NIB LargeBox VeryRaggedBox +++ 8) 1F4 InterC ¥1000 NIB mint ST 1) 1F4 Auburn ¥1000 NOS VeryRaggedBox +++
1F5/KL35 =PowerPentode for Battery Receivers= (EIA/6X) Ppmax=1.75W Epmax=180V Pc2max=0.75W Ec2max=180V Ef/If=2VDC/0.12A gm=1.7mS rp=200kΩ μ=340 ex) Ep=Ec2=135V Ec1=-4.5V Ip=8mA Ic2=2.4mA Zl=16kΩ Po=0.31W 0) 1F5G GE ¥- NIB mint ST
1F6 =duplex Diode sharp-cutoff Pentode for Battery Receivers= (EIA/6W - ST12C) Ppmax=-W Epmax=180V Pc2=0.95W Ec2max=67.5V Ef/If=2VDC/0.06A gm=0.65mS rp=1MΩ ex) Ep=180V Ec2=67.5V Ec1=-1.5V Ip=2.2mA Ic2=0.7mA gm=0.65mS 25) 1F6 InterC ¥800 NIB mint ST small-punch USA-made
1F7G =duplex Diode sharp-cutoff Pentode for Battery Receivers= (EIA/7AD - ST12C) Ppmax=-W Epmax=180V Pc2=0.95W Ec2max=67.5V Ef/If=2VDC/0.06A gm=0.65mS rp=1MΩ ex) Ep=180V Ec2=67.5V Ec1=-1.5V Ip=2.2mA Ic2=0.7mA gm=0.65mS 1) 1F7G RCA ¥2000 NIB RaggedBox 1) 1F7GV RCA ¥2000 NIB RaggedBox +++ 2) 1F7GV Silvertone ¥1500 NIB RaggedBox +++ 1) 1F7G Philco ¥1500 NIB RaggedBox
1G3/GT/1B3/GT =half-wave HV Rectifier= (EIA/3C-octal) 1.25V/0.2A 12) 1G3GT/1B3GT RCA ¥700 NIB 2) 1G3GT/1B3GT GE ¥400 used? Tsol箱 5) 1G3GT/1B3GT USA ¥600 NIB 1) 1G3GTA/1B3GT GE ¥600 NIB 2) 1G3GTA/1B3GT Syl ¥600 NIB 1) 1G3GT/1B3GT Syl ¥600 NIB MIL-WB 1) 1G3GT/1B3GT Syl ¥600 NIB 2) JAN 1B3GT Syl ¥700 NIB MIL-WB 1) 1G3GT/1B3GT RCA ¥400 used? Dmnt箱 2) 1G3GT/1B3GT Philco,Znth ¥400 used? 4) 1G3GT/GTA USA ¥400 used
1G5G =Power Pentode= (EIA/6X - ST14) Ppmax=1.25W Epmax=135V Pc2max=0.6W Ec2max=135V Ef/If=2V/0.12A op : Ep=135V Ec2=135V Ec1=-13.5V Ipo=8.7mA Ipmax=9.7mA Ic2o=2.5mA Ic2max=3.6mA rp=160kΩ gm=1.55mS Zl=9kΩ Po=0.55W Dtot=11% 0) 1G5G RCA ¥- NIB 1) 1G5G RCA ¥1700 NIB VeryRaggedBox +++
1G6G/GT =Class B Twin mini-Power Triode= (EIA/7AB - T9)Epmax=110V Ip-peak=20mA Ef/If=1.4V/0.10A op : Ep=90V Ec1=0V Ipo=2mA Ipmax=14mA Ic-peak=5mA mu=30 gm=0.675mS Zl=12kΩ Po=0.675W Dtot=3% 1) 1G6G Ray ¥600 NIB ragged box
1H5GT/DAC32/HD14 =Diode high-mu Triode= (EIA/5Z - T9) Triode: Epmax=110V Ef/If=1.4V/0.05A op : Ep=90V Ec=0V Ip=0.15mA mu=65 rp=240kΩ gm=0.275mS 0) 1H5GT CBS ¥600 NIB GT(D) 1) 1H5GT Rogers ¥600 NIB GT 3) 1H5GT USA ¥400 used(Q)
1H6/G =Duplex-Diode med-mu Triode= (EIA/7AA - ST12) Triode: Epmax=135V Ef/If= 2VDC/0.06A op : Ep=135V Ec=-3V Ip=0.8mA mu=20 rp=35kΩ gm=0.575mS 0*) 1H6 SuperSilvertone ¥400 used gm=440/360 Da.D2=weak
1HTF10 1) 1HTF10 Amperite ¥1200 NIB Ballast
1J3 =Half-wave HV Rectifier= (EIA/3C-octal) 1.25VDC/0.2A 1) 1J3 RCA ¥900 NIB
1J5G == (EIA/-) VDC/A 1) 1J5G Cnghm ¥1600 NIB VeryRaggedBox +++
1J6G/GT =Twin-Triode Power= (EIA/7AB - ST12(G),T9(GT)) 1G6G/GTのハイパワ版(同一ピン配列) Epmax=135V Ip-peak=50mA Ef/If=2VDC/0.24A op B2pp : Ep=135V Ec=-6V Ipo=0.2mA Ipmax=24mA Zlpp=10kΩ Pdrive=110mW Po=1.6W Dtot=3% op AB2pp: Ep=135V Ec=0.0V Ipo=10mA Ipmax=30mA Zlpp=10kΩ Pdrive=170mW Po=2.2W Dtot=10% 1) 1J6G RCA ¥1500 NIB VeryRaggedBox +++ 1) 1J6G Ray ¥1200 NIB VeryRaggedBox +++ 1) 1J6G Tsol ¥1200 NIB 2) 1J6G Syl ¥600 used 1) 1J6GT Syl ¥1100 NIB
1K3/A/1J3 =half-wave HV Rectifier= (EIA/3C-octal) 1.25V/0.2A 3) 1K3/1K3A/1J3 RCA ¥700 NIB 1) 1K3/1J3 Ray ¥600 NIB 1) 1K3/1J3 Philco ¥600 NIB 1) 1K3/1J3 Dmnt ¥400 used
1L4/DF92 =sharp-cutoff RF Pentode= (EIA/6AR - miniature) Epmax=110V Ec2max=90V Eh/Ih=1.4VDC/0.05A op : Ep=90V Ec2=90V Ec1=0V rp=0.35MΩ gm=1.025mS Ip=4.5mA Ic2=2mA 0) 1L4/DF92 USA ¥- NIB(Q) 1) JAN-CHS 1L4 Syl ¥600 NIB

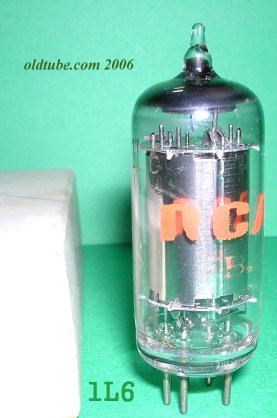

1L6 =Pentagrig Converter= (EIA/7DC - miniature) Epmax=110V Ec2max=90V Ec3,5max=65V Ikmax=6.5mA Eh/Ih=1.4VDC/0.05A op : Ep=90V Ec2=90V Ec3,5=45V Ec4=0V gm=0.55mS 1) 1L6 Philco ¥6300 NIB 1) 1L6 RCA ¥6300 LikeNew WB
1LA4 =Pentode= (EIA/5AD - Loktal) Epmax=110V Ec2max=110V rp=300kΩ gm=0.85mS Ef/If=1.4VDC/0.05A 0) 1LA4 Syl ¥- NIB
1LA6 =Pentagrig Converter= (EIA/7AK - Loktal) 1.4VDC/0.05A Epmax=90V Ec2max=90V Ec3,5max=55V Ikmax=3mA Eh/Ih=1.4VDC/0.05A Ep=90V Ec2=45V G3,5=45V Ec4=0V rp=0.75MΩ gm=0.25mS 1) 1LA6 Syl ¥1200 NIB RaggedBox
1LB4 =Pentode= (EIA/5AD - Loktal) Epmax=110V Ec2max=110V rp=250kΩ gm=0.9mS Ef/If=1.4VDC/0.05A 0) 1LB4 RCA ¥- used
1LB6 =Pentagrid Mixer= (EIA/8AX - Loktal) Epmax=110V Ec2max=65V rp=2MΩ gm=0.1mS Ef/If=1.4VDC/0.05A -) 1LB6 - ¥-
1LC5 =sharp-cutoff RF Pentode= (EIA/7AO - Loktal) Epmax=110V Ec2max=45V rp=1MΩ gm=0.775mS Ef/If=1.4VDC/0.05A 0) 1LC5 GE ¥- used
1LC6 =Pentagrig Converter= (EIA/7DC - Loktal) 1.4VDC/0.05A Epmax=110V Ec2max=50V Ec3,5max=45V Ikmax=3mA Eh/Ih=1.4VDC/0.05A Ep=90V Ec2=45V Eg3,5=35V Ec4=0V rp=0.65MΩ gm=0.275mS 1) 1LC6 GE ¥1200 NIB RaggedBox
1LC8/VT-178 == (EIA/) VDC/A 1) 1LC8/VT178 Syl ¥600 NIB MB
1LD5 =Diode shrp-cutoff Pentode= (EIA/6AX - Loktal) Pentode : Epmax=90V Ec2max=45V rp=750kΩ gm=0.575mS Ef/If=1.4VDC/0.05A 0) 1LD5 GE ¥- used
1LE3 =med-mu Triode= (EIA/4AA - Loktal) Epmax=110V mu=14.5 rp=11.2kΩ gm=1.3mS Ef/If=1.4VDC/0.05A 0) 1LE3 GE ¥- used
1LF3 =med-mu Triode= (EIA/4AA - Loktal) Epmax=110V mu=14.5 rp=11.2kΩ gm=1.3mS Ef/If=1.4VDC/0.05A -) 1LF3 - ¥-
1LG5 =semi-remote-cutoff RF Pentode= (EIA/7AO - Loktal) Epmax=110V Ec2max=110V rp=1MΩ gm=0.8mS Ef/If=1.4VDC/0.05A -) 1LG5 GE ¥-
1LH4 =Diode high-mu-Triode= (EIA/5AG - Loktal) 1.4VDC/0.05A 1) 1LH4 GE ¥1000 NIB 0) 1LH4 NU ¥- NIB 1) 1LH4 RCA ¥600 used
1LH6 == (EIA/) VDC/A 1) 1LH6 Syl ¥1200 NIB MB
1LN5 =sharp-cutoff RF Pentode= (EIA/7AO - Loktal) Epmax=110V Ec2max=110V Eh/Ih=1.4VDC/0.05A op : Ep=90V Ec2=90V Ec1=0V rp=1.1MΩ gm=0.8mS Ip=1.6mA Ic2=0.35mA 1) 1LN5 Syl ¥1000 NIB MB ロクタル 1) 1LN5 Syl ¥700 used Hytron箱
1N2 =Half-wave HV Rectifier= (EIA/3C-octal) 1.25V/0.2A 1) 1N2 SYL ¥1200 NIB OverSizedOldLargeBox 1) 1N2 SYL ¥900 NIB OverSizedOldLargeBox NonTopFlap
1N5GT/G/DF33 =sharp-cutoff RF Pentode= (EIA/5Y - octal TopGrid) Epmax=110V Ec2max=110V Eh/Ih=1.4VDC/0.05A op : Ep=90V Ec2=90V Ec1=0V rp=1.5MΩ gm=0.75mS Ip=1.2mA Ic2=0.3mA 0) 1N5GT NU,USA ¥700 NIB MB(D) 0) 1N5GT USA ¥400 used(D)
1N1200 4) 1N1200 USA ¥1000 NOS (Power Diode) Military-PlasticCapsule
1P21 =Multiplier Phototube= (EIA/11K) Eanode-supply-max=1250V Ianode-av-max=0.1mA Sensitivity=11000uA/uW(@0.4um wavelength) 1) 1P21 RCA ¥1000 used
1P22 =Multiplier Phototube= (EIA/11K) Eanode-supply-max=1250V Ianode-av-max=1mA Sensitivity=55uA/uW(@0.42um wavelength) 0) 1P22 RCA ¥- used
1P28 =Multiplier Phototube= (EIA/11K) Eanode-supply-max=1250V Ianode-av-max=0.5mA Sensitivity=22600uA/uW(@0.34um wavelength) 1) 1P28 RCA ¥1800 NIB
1P39 =High-vacuum Phototube= 1) 1P39 CGE ¥1200 NIB 1) 1P39 RCA ¥800 used
1P40 =Gas Phototube= 2) 1P40 RCA ¥1000 NIB 1) 1P40 GE ¥850 NIB 1) 1P40 Syl ¥850 NIB 1) 1P40 RCA ¥500 used
1P41 =Gas Phototube= (EIA/2F2) Eanode-supply-max=90V Ikmax-av=1.5uA Sensitivity=0.009uA/uW 1) 1P41 RCA ¥900 NIB VeryRaggedBox
1Q5/DL36 =Beam Power= (EIA/6AF - octal T9) Epmax=110V Ec2max=110V Ik=12mA Eh/Ih=1.4VDC/0.1A op : Ep=90V Ec2=90V Ec1=-4.5V Ipo=9.5mA Ic2o=1.3mA rp=75kΩ gm=2.2mS Zl=8kΩ Dtot=6% Po=0.27W 1) 1Q5GT Hytron ¥700 NIB 1) 1Q5GT Emerson ¥700 used? 1) 1Q5GT/G Ray ¥700 NIB 濃紺OB
1R4 (see 1294/VT-183) =HF Diode= (EIA/4AH - miniature) 1.4VDC/0.15A 1) JAN-CNU 1R4/1294/VT-183 NU ¥1000 NIB MB 4) JAN-CHS 1R4/1294/VT-183 Syl ¥1000 NIB MB 1) 1R4/1294 WH ¥1000 NIB
1R5/DK91 =Pentagrid Converter= (EIA/7AT) 1.4VDC/0.05A 4) 1R5 Siemens ¥900 NIB(Qn) 1) JAN-JRC 1R5 RCA ¥900 NIB(D) 1) JAN-CHS 1R5/VT171 Syl ¥900 NIB date=1945(D) 0) JAN-JTL 1R5 Tsol ¥- NIB(D) 1) JTL 1R5 Tsol ¥900 LikeNew 1) 1R5 Sheldon ¥900 NIB 0) 1R5 USA ¥- NIB(hybyy) 0) 1R5 USA ¥- used 1) 1R5 USA ¥400 used
1S2/A/DY86 =HV Rectifier= (EIA/-) 1) 1S2 Mazda ¥1000 NIB 1) 1S2A 松下 ¥1000 NIB
1S4/DL91 =Power Pentode= (EIA/7AV-miniature) 1.4VDC/0.1A 1) 1S4 RCA ¥1000 NIB 1) 1S4 GE ¥1000 NIB 1) 1S4 Rogers(Canada) ¥800 NIB(T) 1) 1S4 NU ¥800 NIB RaggedBox
1S5/DAC21/DAF91/DF26 =Diode sharp-cutoff-Pentode= (EIA/6AU-miniature) 1.4VDC/0.05A 5) 1S5 RCA ¥1000 NIB(Sx) 6) JAN-JRC 1S5/VT172 RCA ¥1000 NIB date=12-1944 1) JAN-JG 1S5 GE ¥800 NIB date=12-1944 1) VT172(1S5) - ¥800 NIB MB date=5/53 10) JAN-JHS 1S5 Syl ¥800 NIB date=9-59 0) 1S5/VT172 KenRad,Tsol ¥- NIB(D) 0) 1S5 Emerson ¥- used 2) 1S5T Tungsram ¥700 NIB(Qn)
1SA6/1SA6GT =RF Pentode= (EIA/6BD - Octal) Epmax=90V Ec2max=67.5V Eh/Ih=1.4VDC/0.05A op : Ep=90V Ec2=67.5V Ec1=0V Ec3=0V rp=0.8MΩ gm=0.97mS Ip=2.45mA Ic2=0.68mA O) 1SA6GT Tung-Sol ¥1000 NIB raggedBox metalBeltBase O) 1SA6GT Tung-Sol ¥1000 NIB raggedBox metalbeltBaseRepaired
1SB6/GT =diode Pentode= (EIA/6BE) 1.4VDC/0.05A 1) 1SB6GT Tsol ¥900 NIB
1T4/DF91 =remote-cutoff-Pentode= (EIA/6AR-miniature) 1.4VDC/0.05A 1) 1T4 PhilpsMiniwatt ¥700 NIB SmallOriginalBox 1) JAN-JRC 1T4 RCA ¥700 NIB RaggedBox 0) 1T4 Tsol ¥- NIB 1) JAN-CTL 1T4/VT173 Tsol ¥600 NIB MB 4/53 25) 1T4 RadioTechnique(Philips) ¥600 NIB (hy2dnt) 0) 1T4 Marconi ¥600 NIB (D) 1) 1T4 USA ¥600 NIB 0) 1T4 Philco ¥- NIB 0) 1T4 RCA ¥- used 3) 1T4 USA ¥400 used
1U4/DF904 =sharp-cutoff RF Pentode= (EIA/6AR-miniature) 1.4VDC/0.05A 12) 1U4 Tsol ¥800 NIB MB(hy14bt) 1) JAN 1U4 Tsol ¥800 NIB MB 4) 1U4 USA ¥700 NIB 1) 1U4 Sheldon ¥700 NIB 1) 1U4 GE ¥600 NOS ? 1080/570min 1) CHS 1U4 Syl ¥500 used? 990/570min 1) JTL 1U4 Tsol ¥600 NOS ? 1075/570min 1) JTL 1U4 Ray ¥500 used? 1030/570min 1) 1U4 Tsol ¥400 used 2) 1U4 USA ¥400 used
1U5/DAF92 =Diode sharp-cutoff RF Pentode= (EIA/6BW-miniature) 1.4VDC/0.05A 3) 1U5 RCA ¥1700 NIB 2) 1U5 Arcturus ¥1700 NIB(D) 1) 1U5 GE ¥1500 NIB(T) 3) 1U5 Ray ¥1500 NIB(T) 1) 1U5 Sheldon ¥1500 NIB 0) 1U5 Rogers ¥- NIB 0) 1U5 USA ¥- used(Qn)
価格は全て"単価"です。左端は在庫数です。 All prices are described in JPY(Japanese yen) for ONE EACH tube
1V =half-wave Rectifier= (EIA/4G-miniature) 6.3V/0.3A 1) 1V Syl ¥1200 NIB VeryRaggedBox +++ 0) 1V Ray ¥1200 NIB 0) 1V NU ¥1200 NIB 1) 1V NU ¥600 used 4) 1V NU ¥900 LightUsed?LikeNew 4) 1V Krad ¥900 LightUsed?LikeNew
1V2 =Half-wave HV Rectifier= (EIA/9U) 0.625V/0.3A 1) 1V2 RCA ¥700 NIB MB RaggedBox 19) 1V2 RCA ¥700 NIB 20) 1V2 RCA他 ¥600 NIB/NOS 4) 1V2 USA ¥400 used
1X2/A/B/C/1BX2 =Half-wave HV Rectifier= (EIA/9Y) 1.25V/0.2A 1) 1X2A RCA ¥700 NIB 2) 1X2B/1X2A RCA ¥700 NIB 2) 1X2C/1BX2 GE ¥600 NIB 1) 1X2B Syl ¥600 NIB 1) 1X2B Mazda ¥700 NIB 27) 1X2A/B/C USA ¥600 NIB/NOS 7) 1X2/1X2A/1X2B USA ¥400 used
1Z2 =HV Rectifier= (EIA/7CB) 1.5V/0.3A 1) 1Z2 USA ¥500 used
2A3(see 6A3) 三極管の動作比較 オーディオパワ管の比較1 =PowerTriode= (EIA/4D) Ppmax=15W Epmax=300V Ef/If=2.5V/2.5A rp=800ohm μ=4.2 0) 2A3 single-plate Arcturus ¥- NOS WB(sD) 1) 2A3 single-plate Tung-Sol ¥32000 used? WB 0) 2A3 single-plate RCA-Cunningham¥- NIB gm=65.5, 65.5/38min(TV-7) MatchedPair(D) 0) CRC-2A3/VT95 double plate RCA ¥- NIB/NOS(hycnt) 0) 2A3 double plate RCA ¥- NIB RB BlkPlate(hx2v1nt) 0) 2A3 double plate RCA ¥- NIB 1:reserved) 2A3 double plate RCA ¥15000 NIB BlkPlates 1:reserved) CRC 2A3 double plate RCA ¥15000 NIB BlkPlates 1:reserved) CRC 2A3 double plate RCA ¥15000 NIB BlkPlates (a007) 1:reserved) CRC 2A3 double plate RCA ¥15000 NIB BlkPlates (a007) 1:reserved) 2A3 double plate RCA ¥13500 NOS BlkPlates RaggedBrownBox 1:reserved) 2A3 double plate RCA ¥13500 NIB GrayPlates (a007) 1:reserved) 2A3 double plate RCA ¥13500 NIB GrayPlates (a007) 1) JAN CRC 2A3/VT95 double plate RCA ¥10000 NOS?/used? 62/38min 1:reserved) 2A3 double plate RCA ¥12000 NOS WB GrayPlates 3140/1900min 1) 2A3 double plate RCA ¥1500 NOS WB GrayPlates 2100/1900min 1/2フィラメント断 0) 2A3 double plate GE ¥- NOS BlkGlass 68/38min 0) 2A3 double plate GE ¥- NIB BlkGlass VeryRaggedBox (aD) 0) 2A3 double plate Syl ¥- NIB BlkGlass VeryRaggedBox (aD) 1) 2A3 double plate Syl ¥12000 NIB JANOB JAN-CHS-2A3 1) 2A3 double plate Krad ¥12000 NIB 1) 2A3 double plate Krad ¥12000 NIB VeryRaggedBox 0) 2A3 double plate RCA ¥- used WB 0) 2A3 double plate RCA ¥- used WB GrayPlate 1) 2A3 double plate RCA ¥10000 used VeryStrong 0) 2A3 double plate RCA ¥- used 0) 2A3 double plate GE ¥- used BlkGlass 1) 2A3 double plate GE ¥12000 used VeryStrong WB 1) 2A3 double plate GE ¥12000 LikeNew SpringSupportFilaments RCA箱 gm=64/38min(TV-7) 0) 2A3 double plate Krad(GE-made) ¥8000 LikeNew WB ClearGlass BtmGtr(sD) 1) 2A3 double plate Hytron ¥10000 used VeryStrong WB 1) 2A3 double plate Tsol ¥12000 LikeNew gm=66/38min(TV-7) 1) 2A3 double plate Raytheon ¥9000 used?LikeNew BlkPlate PrintBase gm=3000/1900min(539B)
2A4/G =Thyratron= (EIA/5S) 1) 2A4G Ray ¥1000 NIB ragged box 1) 2A4G Philco ¥1000 NIB
2A5 =Power Pentode= (EIA/6B) 1) 2A5 RCA ¥3100 NIB VeryRaggedBox +++ 1) 2A5 Cnghm ¥2500 used 0) 2A5 RCA ¥- used? gm=2330/1640min RCA box 0) 2A5 GE ¥- NIB very-ragged box 0) 2A5 GE(Canada) ¥2500 NIB 0) 2A5 Syl ¥- NIB 0) 2A5-4pillar Ray ¥- NIB? ragged-box 1) 2A5 KenRad ¥2500 NIB 1) 2A5 KenRad ¥2200 used 80/50min BlackGlass 1) 2A5 Cnghm ¥2500 used 98/50min ClearGlass WaistGtr 1) 2A5 Syl ¥2500 usedLikeNew 2750/1640min
2A6 =Duplex-Diode high-mu Triode= (EIA/6G) 1) 2A6 RCA ¥1200 NIB VeryRaggedBox +++ 0) 2A6 Raytheon ¥3900 NIB 4ピラー(zDv) 1) 2A6 RCA ¥800 used
2A7 =Pentagrid Converter= (EIA/7C) 2) 2A7 RCA ¥1500 NIB VeryRaggedBox +++ 1) 2A7-ST RCA-Cnghm ¥900 used 1800/1000min, 356/280min 1) 2A7-ST Philco ¥900 used
2AF4/A/B =UHF Triode OSC= (EIA/7DK-miniature) 3) 2AF4A USA ¥600 NIB 1) 2AF4B RCA ¥700 NIB
2AH2 =Half-wave HV Rectifier= (EIA/12DG-compactron) 1) 2AH2 RCA ¥700 NIB
2AS2/A =Half-wave HV Rectifier= (EIA/12EW-compactron) 2) 2AS2A RCA ¥700 NIB 1) 2AS2 GE ¥700 NIB
2AV2 =Half-wave HV Rectifier= (EIA/9U) 16) 2AV2 RCA他 ¥600 NIB /NOS 4) 2AV2 RCA ¥600 NIB 1) 2AV2 GE ¥600 NIB 1) 2AV2 Ray ¥600 NIB (NTB) 1) 2AV2 WH ¥400 used? 1) 2AV2 PackardBell ¥600 NOS WH箱
2B1 == (EIA/) 1) 2B1 RCA ¥1700 NOS VeryRaggedBox +++
2B7 =Duplex-Diode Semi-remote cutoff Pentode= (EIA/7D) 1) 2B7 RCA ¥1700 NIB 1) 2B7 Ray ¥1000 NOS(D)
2B23 2) 2B23 GE ¥1000 NOS WB
2BJ2 =Half-wave HV Rectifier= (EIA/9RT) 1) 2BJ2 RCA ¥700 NIB
2BN4 =HF Triode= (EIA/7EG-miniature) mu=43 1) 2BN4 RCA ¥700 NIB 1) 2BN4 Syl ¥600 NIB 1) 2BN4A Syl ¥600 NIB 1) 2BN4 Tsol ¥600 NIB 1) 2BN4 CBS ¥600 NOS
2BU2/2AS2A/2AH2 =Half-wave HV Rectifier= (EIA/12JB) 2) 2BU2/2AS2A/2AH2 GE ¥700 NIB
2C26/A 9) CHY-2C26A Hytron ¥1900 NIB sealed 4) 2C26A GE ¥1900 NIB 0) 2C26 NU ¥- used? TopPlate&Grid 0) 2C26A Hytron ¥1000 used?(T)
2C39/A =High-mu-Triode planar= (EIA/2C39) 1) 2C39A GE ¥3500 NIB 橙GEOB(+シールバッグ品)
2C43 =High-mu-Triode planar= (EIA/2C43) 1) GL-2C43 GE ¥3000 NIB VeryRaggedBox
2C50 =Mediumμ TwinTriode / mini-power amplifier= (EIA/8BD-octal-6SN7) Ppmax=3.85W Epmax=V Eh/Ih=12.6V/0.3A μ=10 rp=3.45kΩ gm=2.9mS OP : Ep=200V Eg=-11V Ip=18mA mu=10 gm=2900umho 1) 2C50 Ray ¥3700 NOS WB 茶Base BlackPlates 18) 2C50 Ray ¥3000 used? 茶Base BlackPlates
2C51/396A(see 396A/407A/5670/5670W/ 6385/6386) =HF TwinTriode= (EIA/8CJ) Ppmax=1.5W Epmax=300V Eh/Ih=6.3V/0.3A μ=35 0) 2C51 WE ¥- NIB MB 大型軍箱 ==rare== (whx10) 0) 2C51 WE ¥- NIB (hxzdv) 0) 2C51/396A WE ¥- NIB (whya) 0) 2C51 WE ¥- NIB date=5-59 0) 2C51 WE ¥- NOS WB date=6052 0) 2C51/396A WE ¥- NOS WB(hyycnz) 0) 2C51/396A WE ¥- LikeNew WB VeryStrong date=113,239 etc 2:reserved) 2C51/396A WE ¥- LikeNew WB VeryStrong date=339 0) 2C51/396A WE ¥- NIB(Sx) 0) 2C51 ElectronicEnterprise ¥1700 NIB(Q) 1) 2C51 Syl ¥1700 NIB Canada 0) 2C51 WE ¥1800 used (whxe) 0) 2C51/396A WE ¥1800 used (whxa) -) 2C51 Bendix ¥1500 used
2C52 (see 12AX7/6681/7025/12BZ7 6AX7 12BZ7 5751) =HIghμ TwinTriode- Octal (EIA/8BD-octal-6sn7) Ppmax=1W Epmax=300V Eh/Ih=12.6V/0.3A μ=100 gm=1900μmho OP : Ep=250V Eg=-2V Ip=1.3mA mu=90 gm=1600umho 20) 2C52 Ray ¥offer NOS WB(hyy3gx2yx) 0) 2C52 Ray ¥- NIB MB TopGetter BlkPlate (rhxf) 3) 2C52 Ray ¥3190 NIB MB TopGetter BlkPlate (hyxbnt) 1) 2C52 Taylor ¥3190 NIB MBTopGetter BlkPlate
2C53 4) 2C53 RCA ¥3700 NOS 1) JAN-CCRW 2C53 NU ¥3500 NIB MB
2CW4 =HighMuTriode= (EIA/12AQ-Nuvistor) 2.1V/0.45A 1) 2CW4 GE ¥2000 NIB 1) 2CW4 Syl ¥2000 NIB
2CY5 =Tetrode= (EIA/7EW-miniature) 2.4V/0.6A Ppmax=2W Epmax=180V Pc2max=0.5W Ec2max=180V Ikmax=20mA Ehk=100V 5) 2CY5 USA ¥600 NIB /NOS 2) 2CY5 USA ¥400 used
2D21 =Thyratron= (EIA/7BN) 6.3V/0.6A 1) JRC 2D21 RCA ¥900 NIB VeryRaggedBox 5) 2D21 RCA ¥900 NIB 2) 2D21 RCA ¥900 NIB 1) 2D21 GE ¥700 NIB 1) 2D21 GE ¥700 NIB 1) 2D21 Marconi ¥700 NIB 2) 2D21 CGE ¥700 NIB 1) JAN-CAHG 2D21W Chatham ¥700 NIB MB 1) 2D21 National ¥700 NIB 2) 2D21 WH ¥600 NIB USSR 10) 2D21 Syl ¥700 NIB (hxxbnt) 1) 2D21 Syl ¥700 NOS RCA箱 1) 2D21 USA ¥400 used
2DS4 =HighMuTriode= (EIA/12AQ-Nuvistor) 2.1V/0.45A 2) 2DS4 Syl ¥900 NIB
2DV4 =HighMuTriode(Nuvistor)= (EIA/12EA) 2.1V/0.45A 2) 2DV4 RCA ¥1500 NIB Nuvistor original-slim-box
2E5 =Electron ray Indicator= (EIA/6R) Electricaly identical to 6E5 except heater spec., Eh/Ih=2.5V/0.8A O) 2E5 Int-C ¥3300 NIB
2E22 =PowerPentode= (EIA/5J) Ppmax=30W Pc2max=10W Epmax=750V Ec2max=250V Ef/If=6.3V/1.5A Fmax=125MHz 1) 2E22 KenRad ¥3000 used? gm=4000/2500min 1) 2E22 KenRad ¥3000 used? gm=4120/2500min

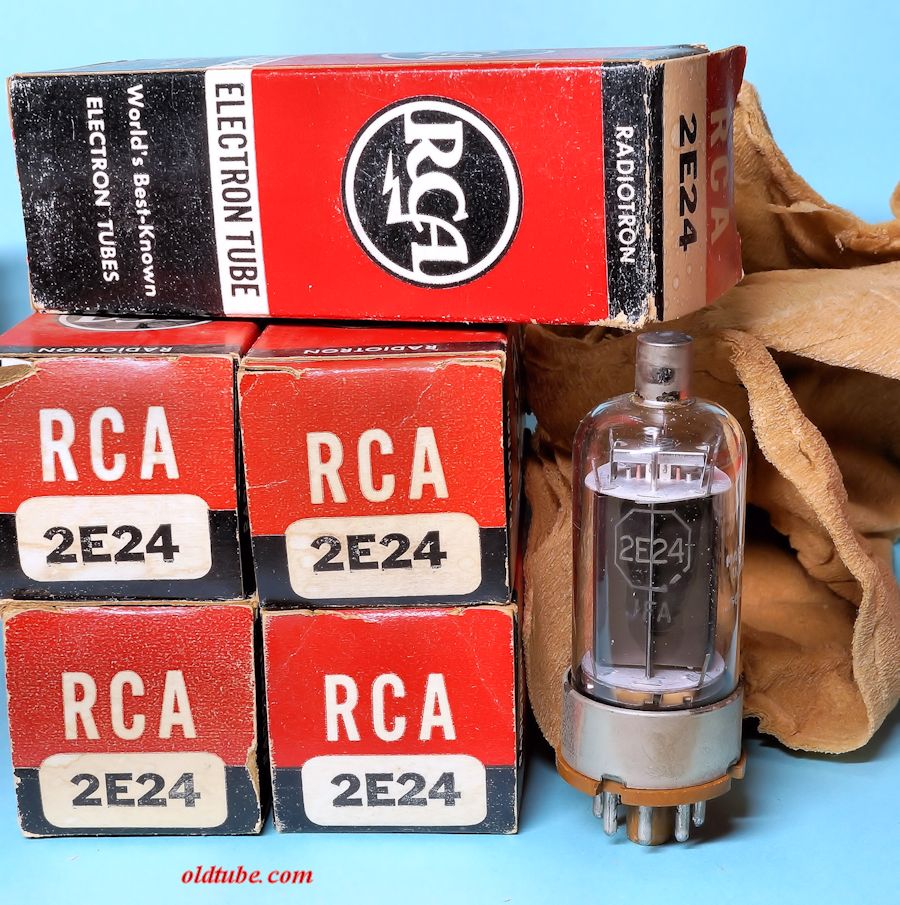

2E24 =BeamPower Pentode= (EIA/7CL) Ppmax=13.5W Pc2max=2.5W Epmax=600V Ec2max=200V Eh/Ih=6.3V/0.65A(QuickHeat) Fmax=125MHz 5) 2E24 RCA ¥1100 NIB 1) 2E24 Mot ¥1100 NIB
2E26=BeamPower Pentode= (EIA/7CK-octal-TopPlate) Ppmax=13.5W Pc2max=2.5W Epmax=600V Ec2max=200V Eh/Ih=6.3V/0.8A Fmax=125MHz 5) 2E26 RCA ¥1200 NIB (nSn) 8) 2E26 RCA ¥1200 NOS? Motorola箱 一部ベースに錆あり 0) 2E26 RCA ¥1200 NIB(D) 1) 2E26 Syl ¥1000 NIB(Sx) 0) 2E26 Motorola(WH-made) ¥1000 NIB (mhyyf) 1) GL-2E26 GE ¥1200 NIB 青箱 2) GL-2E26 GE ¥1200 NIB(D) 0) 2E26 GE ¥1000 NIB(Q) 2) 2E26 GE ¥1000 LikeNew 1) 2E26 GE ¥800 used CenterPin折 元箱 0) 2E26 Syl ¥1000 NIB(Q) 1) 2E26 Ray ¥1000 NIB 1) 2E26 Canada-GE ¥1000 NIB MB 1) 2E26 National ¥1000 NIB RCA箱 3) 2E26 RCA ¥800 used? 4560,4400,4460/2200min 3) 2E26 RCA/RCA-made ¥800 used 4620,4600,4140/2200min 1) 2E26 CBS ¥800 used? VeryStrong 2) 2E26 CBS ¥800 used? 3) 2E26 RCA,Sylvania ¥800 used?BulkNOS? VeryStrong(Sx)

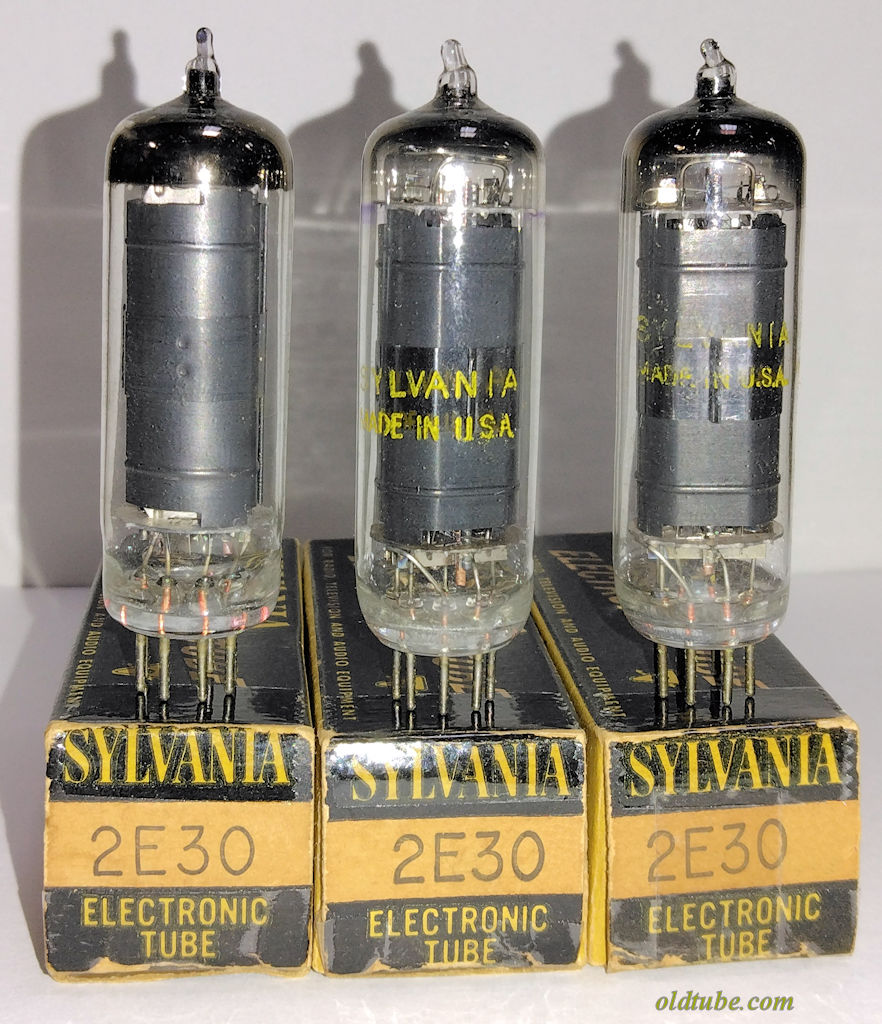

2E30 =BeamPower= (EIA/7CQ) Ppmax=10W Epmax=250V Pc2max=2.5W Ec2max=250V 6V/0.65A or 3V/1.3A op(A1s) : Ep=250V Ec2=250V Ec1=-20V Rk=450ohm Ipo=40mA Ipmax=44mA Ic2o=3.3mA Ic2max=7.4mA Zl=4.5kΩ Po=4.5W Dtot=8% op(AB1pp) : Ep=250V Ec2=250V Ec1=-20V Rk=225ohm Ipo=80mA Ipmax=88mA Ic2o=6.6mA Ic2max=14.8mA Zlpp=9kΩ Po=9W Dtot=6% op(AB1pp) : Ep=250V Ec2=250V Ec1=-25V(fixed) Ipo=48mA Ipmax=82mA Ic2o=3mA Ic2max=10mA Zlpp=6kΩ Po=10W Dtot=3.6% op(AB2pp) : Ep=250V Ec2=250V Ec1=-30V(fixed) Ipo=40mA Ipmax=120mA Ic2o=4mA Ic2max=20mA Zlpp=3.8kΩ Pdrive=0.2W Po=17W Dtot=4% 1) 2E30 Syl ¥1500 used 7-pin MT >4000/1900min
2E31 =sharp cutoff RF Pentode= (EIA/2E31) 1.25VDC/0.05A *subminiature* 0) 2E31 Ray ¥- NIB
2E32 =sharp cutoff RF Pentode= (EIA/2E31) 1.25VDC/0.03A *subminiature* 1) 2E32 Ray ¥900 NIB
2E35 =sharp cutoff RF Pentode= (EIA/2E31) 1.25VDC/0.03A *subminiature* 0) 2E35 Ray ¥- NIB
2E36 =Power RF Pentode= (EIA/2E31) 1.25VDC/0.03A *subminiature* 2) 2E36 Ray ¥900 NIB Sub-Miniature(Sx)
2EG4 =HighMu Triode= (EIA/12AQ-Nuvistor) 1.7V/0.6A 1) 2EG4 RCA ¥1000 NOS WH箱 Nuvistor
2FH5 =HF Triode= (EIA/7FP-miniature) 2.35V/0.6A 1) 2FH5 Syl ¥600 NIB 1) 2FH5 Syl ¥600 NOS 1) 2FH5 NEC ¥400 used
2GK5/2FQ5 =HF Triode= (EIA/7FP-miniature) 2.3V/0.6A 4) 2GK5/2FQ5 USA ¥600 NIB
2H20 1) 2H20 Amperite ¥2000 NIB MB VeryRaggedBox
2HA5 =High Mu Triode= (EIA/7GM-miniature) 2.2V/0.6A 1) 2HA5/2HM5 USA ¥400 used
2HQ5 =Triode= (EIA/7GM-miniature) 2.4V/0.6A 1) 2HQ5 RCA ¥700 NIB 7) 2HQ5 InterC ¥600 NIB 1) 2HQ5 Lindal ¥600 NIB
2N060 =Delay Relay= 1) 2N060 Amperite ¥2700 NIB? 1) 2N060 Amperite ¥1000 used?
2K29 =Klystron= 1) 2K29 WE ¥2200 used
2N-TRANSISTORS 0) 2N3055 Fairchild NOS ¥- TO3 AluminumlCan (hpxjrgm) 35) 2N3055 Fairchild NOS ¥900 TO3 AluminumCanTop TaperedFrange/Base '70th 54) 2N3055 Motorola NOS ¥1200 TO3 AluminumCanTop TaperedFrange/Base '70th 0) 2N3055 Motorola NOS ¥- TO3 MetalCan Mexico 0) MJ2955 Motorola NOS ¥- TO3 AluminumCanTop TaperedFrange/Base 0) MJ2955 Motorola NOS ¥- TO3 MetalCan Mexico
39) 2N3741 BSC NOS ¥1000 GoldPlated-TO66 MetalCan (2SA566 代替品) (hpxc8gg)
45) 2N3766 Transitron NOS ¥1000 TO66 MetalCan (2SC1161 代替品) (hpx62gm)
2X2 =HV Rectifier= (EIA/4AB) 2.5V/1.75A 2) JAN 2X2 USA ¥1000 NIB 1) 2X2 RCA ¥1000 NIB VeryRaggedBox +++ 6) 2X2A RCA ¥1000 NIB 1) 2X2A RCA ¥1000 NIB MB 1) 2X2A RCA ¥1000 NOS Ray箱 1) 2X2A STD(RCA) ¥1000 NIB 1) 2X2 Syl ¥1000 NIB 1) JAN-CHS 2X2/VT-119 Syl ¥1000 NIB MB VeryRaggedBox +++ 1) 2X2/879/VT110 NU ¥500 used 4) 2X2/879 NU,Pjilco ¥500 used
3-4/B 3) 3-4 Amperite ¥1600 NIB * 1) 3-4B Amperite ¥1000 used LargeGlass
3-400/3-400Z/8163=TransmittingPowerTriode= Ppmax=400W Epmax=3000V Ipmax=400mA Pgmax=20W mu=200 Ef/If=5V/14.5A Fmax=110MHz op : Ep=3000V Ipo=100mA Ipmax=333mA Icmax=120mA Zdrive=122ohm Al=4.7kΩ Pdrive=32W Po=655W 0) 3-400Z/8163 Eimac ¥- LightlyUsed
3-500/3-500Z/8802=TransmittingPowerTriode= Ppmax=500W Epmax=4000V Ipmax=400mA Pgmax=20W Ef/If=5V/14.5A Fmax=110MHz op : Ep=3000V Ipo=160mA Ipmax=370mA Icmax=115mA Zdrive=115ohm Zload=5kΩ Pdrive=30W Po=750W 0) 3-500Z/8802 Eimac ¥- NIB 2) 3-500Z Eimac ¥offer NIB Top/Bottom-views 0) 3-500Z/8802 Amprx ¥- NIB (xD) 1) 3-500Z Eimac ¥offer LightlyUsed
3-1000/3-1000Z/8164=TransmittingPowerTriode= Ppmax=1000W Epmax=6000V Ipmax=800mA Pgmax=50W mu=200 Ef/If=7.5V/22A Fmax=110MHz op : Ep=3000V Ipo=240mA Ipmax=670mA cmax=220mA Zk=67ohm Zload=2.65kΩ Pdrive=90W Po=1080W 0) 3-1000Z/8164 Eimac ¥- used
3A/101B =Triode= Ppmax=5W Epmax=200V Ef/If=4.5V/1A mu=5.8 rp=5.7kΩ gm=1mS -) 3A/101B STC ¥- used
3A/102B =Triode= TopGrid Ppmax=-W Epmax=190V Ipmax=1.5mA Ef/If=2.1V/1A mu=30 rp=60kΩ gm=0.5mS 0) 3A/102B STC ¥- used
3A/105B =repeater Triode for communication service= TopGrid Ppmax=2.5W Epmax=250V Ipmax=15mA Ef/If=13V/0.19A mu=40 rp=190kΩ gm=2.1mS -) 3A/105B STC ¥- used
3A/107A-CV249, 3A/107B =Triode= 3A/107A : 4pin American base 3A/107B : 5pin British base Ppmax= Epmax=190V Iomax=mA Ef/If=4V/0.25A mu=7 rp=5.5kΩ gm=1.3mS WE-101D類似管(see WE-101D) 6) 3A/107A - CV249 ValveElectronics(STC) ¥6900 NIB BrownBase (3)date=1-1963 (1)12-1962(D)5-1969 12) 3A/107A - CV249 STC ¥4900 used BrownBase
3A/108A, 3A/108B =repeater Triode= 3A/108A : 4pin American base 3A/108B : 5pin British base Ppmax= Epmax=190V Ef/If=2V/0.25A mu=30 rp=50kΩ gm=0.6mS 0) 3A/108B ValveElectronics(STC-made) ¥- used
3A/109A/B - CV1671=Triode= Ep=130V gm=3mS(Ec=-8V) Ef/If=4V/0.25A similar to STC-4021A/B/C, Philips-TS26 0) 3A/109A - CV1671 STC ¥6300 NOS? BrownBase WB(D) 0) 3A/109A - CV1671 STC ¥5300 NOS? BlacknBase WB
3A/110A, 3A/110B =repeater Triode= 3A/110A : 4pin American base 3A/110B : 5pin British base Ppmax= Epmax=190V Ef/If=4V/0.25A mu=12 rp=5.5kΩ gm=2.2mS 0) 3A/110B STC ¥- used
3A/141A =Triode= STC-4101D/WE-101D replacement use Ppmax= Epmax=190V Ipmax=12mA Ef/If=4.5V/1A mu=6 rp=6kΩ gm=1mS -) 3A/141A STC ¥- used
3A/142A =Triode= STC-4102D/WE-102D replacement use Ppmax= Epmax=190V Ipmax=1.5mA Ef/If=4.5V/1A mu=30 rp=60kΩ gm=0.5mS -) 3A/142A ValveElectronics ¥- used
3A/144A =Triode= STC-4104D/WE-104D replacement use Ppmax= Epmax=190V Ipmax=60mA Ef/If=4.5V/1A mu=2.3 rp=20kΩ gm=0.115mS -) 3A/144A STC ¥-
3A/146 =UHF ground-grid Triode= Ppmax=2W Epmax=350V Ipmax=60mA Eh/Ih=4V/0.65A mu=100 rp=20kΩ gm=5mS -) CV53 3A/146J ValveElectronics(STC)
3A/147 =750MHz ground-grid oscillator Triode= Ppmax=6W Epmax=350V Ipmax=28mA Pcmax=0.5W Eh/Ih=4V/0.7A mu=35 rp=6kΩ gm=6mS -) CV82 3A/147J ValveElectronics(STC)
3A/148 =UHF ground-grid Triode= Ppmax=2W Epmax=350V Ipmax=-mA Eh/Ih=6.3V/0.4A mu=100 rp<20kΩ gm>5mS (Eh=6.3V version of 3A/145(Eh=4V).) -) CV88 3A/148J ValveElectronics(STC)
3A/167M - CV5112=Triode= Ppmax=6.5W Epmax=350V Iomax=45mA Eh/Ih=6.3V/A mu=45 rp=970Ω gm=47mS WE-437A同等管。ただしロクタルpin (see WE-436A/WE-437A) 0) 3A/167M STC ¥- NIB GoldPin(sQn) 2:reserved) 3A/167M STC ¥27000 NIB GoldPin 0) 3A/167M - CV5112 STC ¥- NIB GoldPin(Q) 2) 3A/167M - CV5112 STC ¥20000 NOS? GoldPin OriginalWB (vT) 0) 3A/167M - CV5112 STC ¥- used GoldPin(Sn) 3) 3A/167M - CV5112 STC ¥2000 used GoldPin [DISPLAY] SHORT etc NotUseable
3A2 =HV Rectifier= (EIA/9RT) 3.15V/0.22A 5) 3A2 USA ¥600 NIB 1) 3A2 USA ¥400 used
3A3/A/B/C =HV Rectifier= (EIA/8EZ) 3.15V/0.22A 8) 3A3C RCA ¥700 NIB 1) 3A3C Syl ¥700 NIB 1) 3A3A/3B2 RCA ¥700 NIB 4) 3A3C/3AW3/3B2 GE ¥700 NIB 1) 3A3A/3AW3/3B2 GE ¥700 NIB 1) 3A3A/3AW3/3B2 IntC ¥700 NIB 1) 3A3 STD ¥600 NOS 1) 3A3/3AW3 Ray ¥600 NOS ? Realistic箱 9) 3A3/B/C/3B2 USA ¥400 used
3A4 =Power Pentode= (EIA/7BB-miniature) 2.8V/0.1A 0r 1.4VDC/0.2A 1) 3A4 RCA ¥800 NIB 50) 3A4 Tsol ¥600 NIB MB 1) 3A4 USA ¥600 NIB MB 5) 3A4 RT(France) ¥600 NIB MB 1) 3A4 GE ¥600 NOS Marconi箱
価格は全て"単価"です。左端は在庫数です。 All prices are described in JPY(Japanese yen) for ONE EACH tube
3A5 =HF TwinTriode= (EIA/7BC) 2.8V/0.11A or 1.4VDC/0.22A 0) 3A5 RCA ¥- NIB MB (rhx22nt) 1) 3A5 Arcturus ¥1000 NIB 0) 3A5 National ¥- NIB JRC-MB
3AF4/A =UHF Triode= (EIA/7DK-miniature) 3.2V0.45A 2) 3AF4A Tsol ¥600 NIB
3AL5 =Twin Diode= (EIA/8AS) 3.15V/0.6A 6) 3AL5 USA ¥600 NIB
3AT2 =HV Rectifier= (EIA/12FV) 3.15V/0.22A 11) 3AT2/A/B USA ¥600 NIB 1) 3AT2/A/B USA ¥400 used
3AU6 =sharp cutoff RF Pentode= (EIA/7BK-miniature) 3.15V/0.6A 5) 3AU6 USA ¥600 NIB 1) 3AU6 USA ¥600 NIB RaggedBox
3AV6 =duplex Diode HighMu Triode= (EIA/7BT-miniature) 3.15V/0.6A 7) 3AV6 USA ¥600 NIB
3AW2/A =HV Rectifier= 3.15V/0.35A 1) 3AW2A RCA ¥600 NIB 6) 3AW2A GE ¥600 NIB 1) 3AW2A WH ¥600 NIB 1) 3AW2A Syl ¥600 NIB 2) 3AW2/A RCA,Syl ¥400 used
3B/100B =heater-type Power Triode= Ppmax=10W Epmax=200V Ipmax=50mA Eh/Ih=4V/1.1A mu=13 rp=2kΩ gm=6.5mS 0) 3B/100B-globe STC used
3B/101B =heater-type hi-mu Triode= Ppmax=-W Epmax=200V Ipmax=25mA Eh/Ih=4V/1A mu=50 rp=10kΩ gm=5mS 0) 3B/101B-globe STV used
3B/151A =filamentary Power Triode= Ppmax=15W Epmax=400V Ipmax=50mA Icmax=10mA Ef/If=4V/1.6A mu=7 rp=3.5kΩ gm=2mS 0) 3B/151A-ST STC used
3B/200B =filamentary Power Triode= Ppmax=20W Epmax=600V Ipmax=135mA Icmax=-mA Ef/If=6V/1.1A mu=25 rp=5kΩ gm=5mS 0) 3B/200B-globe STC used
3B4 =Beam Power= (EIA/7CY) 1.25VDC/0.33A or 2.5VDC/0.165A 0) 3B4 Ray ¥600 NIB(T)
3B7 =HF Twin Triode= (EIA/7BE) 1.4VDC/0.22A or 2.8VDC/0.11A 1) JAN-CHS 3B7/1291/VT-182 Syl ¥1300 NIB
3B24/W/WA/WB =Halfwave Rectifier= (EIA/ -TopPlate) PIV=20kV Ipeakmax=300mA Idcmax=60mA Ef/If=5V/3A(series) 1) 3B24 WE ¥3300 NIB MB ragged-box 2) 3B24W Amprx ¥2900 NIB * ragged-box 2) 3B24WB Raytheon ¥2900 NIB ragged-box *m* 4) 3B24WB Cetron ¥2900 NIB ragged-box *m*
3B25 =Halfwave Xenon GAS Rectifier= (EIA/4P-TopPlate) PIV=4.5kV Ipeakmax=2A Idcmax=500mA Ef/If=2.5V/5A 1) 3B25 RCA ¥2900 NIB MB ragged-box 1) 3B25 RCA ¥2500 used? 50,51/40min(TV-7B/U)
3B26 =High Vacuum Clipper Diode/Halfwave Rectifier= (EIA/-TopPlate) PIV=15kV Ipeakmax=8A Idcmax=20mA Pd=25W Eh/Ih=2.5V/4.75A 1) RK-3B26 Ray ¥2400 used? LightBrownBox
3B28 =Halfwave Xenon GAS Rectifier= (EIA/-TopPlate) PIV=4500V/Idcmax=500mA or PIV=10000V/Idcmax=250mA Edrop=10V Ef=2.5V/If=5A Theater-prehet=5sec(minimum) 1) 3B28 RCA ¥3100 NIB (NTB) 2) 3B28 RCA ¥2900 NIB? VeryRaggedBox 1) 3B28 RCA ¥2900 NOS 1) 3B28 RCA ¥1800 used? 2) 3B28 Tsol ¥1700 used 1) 3B28 United ¥1700 used 0) 3B28 RCA ¥- used 0) 3B28 Chatham ¥- used 2) JAN-CAHG 3B28 Chatham ¥1700 used 1) 3B28 EE(ElectronicEnterprises) ¥1800 used/LikeNew 80/40min 3) 3B28 USA ¥1800 used LooseBase
3B29 =High Vacuum Clipper Diode/Halfwave Rectifier= (EIA/4P-TopPlate) PIV=16kV Ipeakmax=0.25A Idcmax=64mA Pd=25W Eh/Ih=2.5V/4.9A 1) JAN-CDR 3B29 GeneralElectronics ¥3900 NIB MB
3BA6 =Remote cutoff RF Pentode= (EIA/7BK-miniature) 3.15V/0.6A 2) 3BA6 USA ¥600 NOS/NIB
3BC5 =sharp cutoff RF Pentode= (EIA/7BD-miniature) 3.15V/0.6A 5) 3BC5/3CE5 USA ¥600 NOS/NIB
3BE6 =Pentafrid Converter= (EIA/7CH-miniature) 3.15V/0.6A 1) 3BE6 RCA ¥600 NOS
3BH2 =RF Rectifier Tube= (EIA/) 3.15V/0.4A 3) 3BH2/GY501 Amperex ¥700 NIB
3BL2/A =Halfwave HV Rectifier= (EIA/12HK) 3.3V/0.285A 1) 3BL2A SYl ¥600 NIB
3BN4/A =HF Triode= (EIA/7EG-miniature) 3V/0.45A 1) 3BN4A RCA ¥700 NIB 1) 3BN4 GE ¥600 NIB 2) 3BN4 Syl ¥600 NIB 1) 3BN4 WH ¥600 NOS Syl箱 1) 3BN4 Philco ¥600 NIB
3BN6 =Gated Beam Discriminator= (EIA/7DF) 3.15V/0.6A 1) 3BN6 RCA ¥600 NIB 4) 3BN6 GE ¥600 NIB 6) 3BN6 USA ¥600 NOS/NIB 1) 3BN6 USA ¥600 NOS ?
3BT2 =HV Rectifier= 1) 3BT2 USA ¥600 NOS
3BU8 =Twin Pentode= (EIA/9FG) 3.15V/0.6A 4) 3BU8/3GS8 Ray ¥600 NIB 1) 3BU8 USA ¥600 NOS
3BW2 =HV Rectifier= (EIA/12HY-compactron) 3) 3BW2/3BS2A/3BT2 RCA ¥600 NOS 1) 3BW2 Syl ¥600 NIB 1) 3BW2 Philco ¥600 NIB 1) 3BW2 Hitachi ¥600 NIB GE箱
3BY6 =Dual Control Heptode= (EIA/7CH-miniature) 3.15V/0.6A 2) 3BY6 USA ¥600 NIB 1) 3BY6 Znth ¥500 used? STD箱
3BZ6 =Semi-remote cutoff RF Pentode= (EIA/7CM-miniature) 3.15V/0.6A 12) 3BZ6 RCA ¥700 NIB 5) 3BZ6 GE,CBS etc ¥600 NIB/NOS 2) 3BZ6 WH ¥600 NIB 1) 3BZ6 Motorola ¥400 used
3C23 =Thyratron= (EIA/3G) Vapmax=1500V -Vgmax=-500V(BeforeConduction),-10V(UnderConduction) Ikmax=1.6A Ef/If=2.5V/7A 0) PL-3C23 Philips ¥- NIB 2) 3C23 National ¥4500 NIB ++

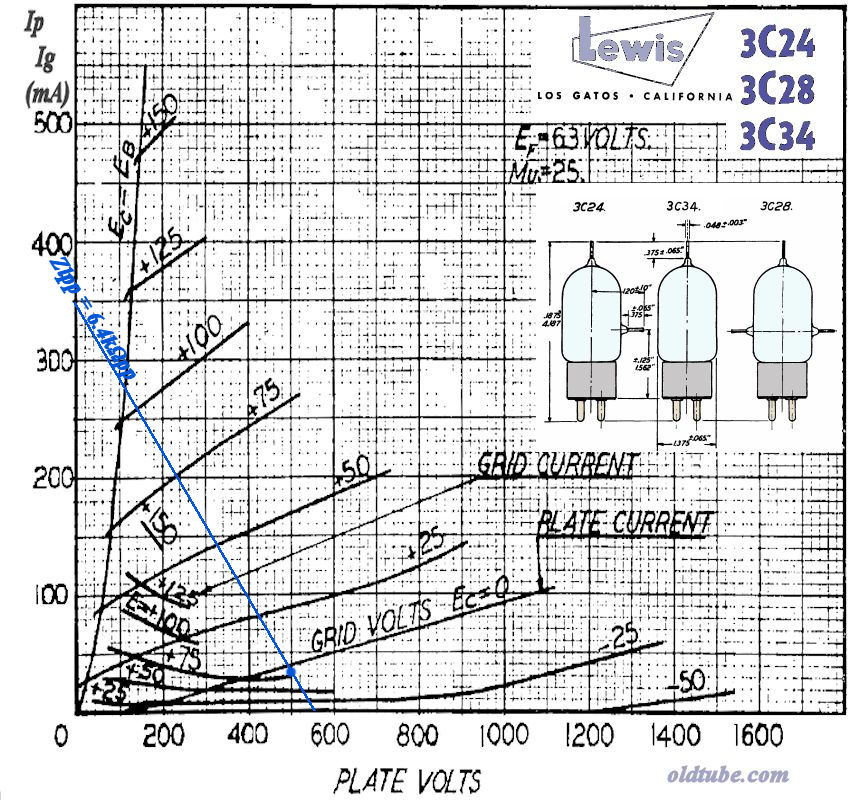

3C24/24G![]()
=TransmittingPowerTriode= Ppmax=25W Epmax=2000V Ipmax=75mA Ef/If=6.3V/3A Fmax=60MHz 0) 3C24/24G Eimac ¥- NIB(Sx) 0) JAN-CYN3C24 Lewis ¥- NIB RaggedBox date=15-Mar-1944(vQ) 4) 3C24/24G/VT204 Lewis ¥4300 NIB RaggedBox TESTED(nhyydnt) 0) 3C24 Lewis & Kaufman ¥- NIB(mQ) 0) 3C24/24G/VT204 StrombergCarlson ¥- NIB(vgT) 0) 3C24/VT204 Philips(Nortel-made) ¥- NIB(gQ) 0) 3C24/24G L&K ¥- NIB MB(D) 0) 3C24/24G FAA(GeneralElectroncs) ¥- NIB MB(mQ) 1) 3C24 Marshall Electronics ¥4300 NIB MB AluminumBase JAN-CBOP箱 tested(vT) 1) 3C24 AmericanPhilips ¥4300 NIB MB tested(vD) 0) 3C24/24G AmericanPhilips=Norelco ¥- NIB MB(hyyfnx) BlackBase ("Norelco" in SilverSilk/Print) 1944-4 or 1944-7 0) 24G/VT204 NorthAmericanPhilips ¥- NIB MB(wD) 0) 3C24/24G Gammatron ¥- NIB (vT) 1) 3C24/24G Gammatron ¥2200 used
3C33=Transmitting twin Power Triode= Ppmax=15W/unit Epmax=2000V Ikmax=120mA Ik-peak=500mA Ef/If=12.6V/1.125A Ig-max=7.5mA Ec-dc-max=-200V Rgmax=1MΩ mu=11 2) 3C33 RCA ¥offer NIB ==RARE== 0) 3C33 RCA ¥- NOS WB LargeGetterFlash ==RARE==(vSn)

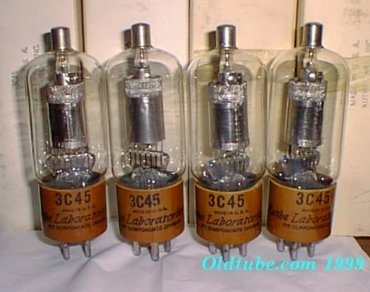

3C45 =Thyratron= (EIA/A4-9 - T12) Vapmax=3000V -Vgmax=-200V(BeforeConduction) Ia-av-max=45mA Ef/If=6.3V/2.3A 4) 3C45 Kuthe Lab (ITT) ¥7000 NOS MB 1) PL345/3C45 Valvo ¥7000 NIB
3CA3/A =HV Rectifier= 3.6V/0.225A 6) 3CA3A RCA ¥800 NIB 4) 3CA3A GE ¥700 NIB 1) 3CA3/A USA ¥400 used
3CB6 =sharp cutoff RF Pentode= (EIA/7CM-miniature) 3.15V/0.6A 1) 3CB6 RCA ¥600 NIB 3) 3CB6 WH ¥600 NIB 5) 3CB6 USA ¥600 NIB/NOS 1) 3CB6 USA ¥600 NOS 1) 3CB6 USA ¥400 used
3CF6 =sharp cutoff RF Pentode= (EIA/7CM-miniature) 3.15V/0.6A 1) 3CF6 RCA ¥600 NIB
3CN3/B =HV Rectifier= 3.15V/0.48A 4) 3CN3B RCA ¥800 NIB
3CS6 =Dual control Heptode= (EIA/7CH-miniature) 3.15V/0.6A 5) 3CS6 USA ¥600 NIB
3CU3 =HV Rectifier= 3.15V/0.28A 10) 3CU3/A USA ¥600 NIB 1) 3CU3/A USA ¥400 used
3CX3 =HV Rectifier= 3.15V/0.48A 1) 3CX3 RCA ¥400 used
3CY3 =HV Rectifier= 3.15V/0.22A 1) 3CY3 WH ¥400 used
3CY5 =sharp cutoff RF Tetrode= (EIA/7EW-miniature) 2.9V/0.45A 1) 3CY5 USA ¥600 NIB
3CZ3/A =HV Rectifier= 3.15V/0.48A 5) 3CZ3A RCA ¥900 NIB
3D6/1299 =Beam Power= (EIA/6BA) 1,4VDC/0.22A 1) 3D6/1299 Ray ¥1900 NIB Loktal

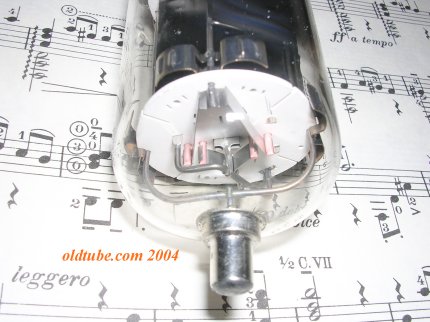

3D21/A/B/WA/WB =Pulse Beam Power Tetrode= (see 7403) 3D21A : Ppmax=15W Epmax=3500V Pc2max=3.0W Ec2max=850V Pc1max=0.5W Ikmax=mA Ehkmax=150V Eh/Ih=6.3V/1.7A(12.6V/0.85A) 3D21WB: Ppmax=40W Epmax=4000V Pc2max=3.5W Ec2max=850V Pc1max=0.5W Ikmax=175mA Ikpeak-max=10A Eh/Ih=6.3V/1.7A(12.6V/0.85A) Ehk=500V Tvalve=300-centigrade Pins:(1)HCT (2)H (3)none (4)G2 (5)none (6)G1 (7)H (8)K (Top)Plate The Bendix/MU/Tung-Sol 3D21WB is a highly-rugged, reliable, beam power tetrode designed for pulse service. Featuring the ability to operate under high voltage and high pulse current conditions. (3D21/A/WA can be replaced with/to 3D21WB, but 3D21WB cannot be done with/to others because of allowable plate dissipation difference.) 3D21WB is similar to 7403 except glass shape and heater spec. 4) 3D21A/CV2659 STC ¥offer NIB 1) 3D21A Hytron ¥offer NOS?/used? ST BtmGetter 2) 3D21B CBS-Hytron ¥offer NIB date=6-58 GT-straight TopGetter 2) USN-CHY 3D21B Hytron ¥offer NIB GT-straight 1) USN-CHY 3D21B Hytron ¥offer LikeNew date=823 GT-straight 1) USN-CHY 3D21B Hytron ¥offer LikeNew date=823 GT-straight LooseTopCap 1) 3D21B Syl ¥offer NOS?/used? GT-straight TopGetter 1) 3D21WB MU ¥offer NIB date=3-77 GT-straight SideGetter ThickCeramicSupporter(Bendix-like) 2) 3D21WB MU ¥offer NIB date=12-77 GT-straight SideGetter ThickCeramicSupporter(Bendix-like) 3) 3D21WB MU ¥offer NIB SideGtr date=4/82 ThickCeramicSupporter(Bendix-like) 1) 3D21WB MU ¥offer NIB date=9-82 GT-straight SideGetter ThickCeramicSupporter(Bendix-like) 4) 3D21WB MU ¥offer NIB date=8-85 GT-straight SideGetter ThickCeramicSupporter(Bendix-like) 2) 3D21WB Tung-Sol ¥offer NIB date=3-71 CopperGridPost GT-straight SideGetter ThickCeramicSupporter(Bendix-like) 1) 3D21WB Tung-Sol ¥offer NIB date=67-25 CopperGridPost GT-straight SideGetter ThickCeramicSupporter(Bendix-like) 1) 3D21WB Tung-Sol ¥offer NIB date=68-50 CopperGridPost GT-straight SideGetter ThickCeramicSupporter(Bendix-like) 3) 3D21WB Tung-Sol ¥offer NOS?/used? GT-straight SideGetter ThickCeramicSupporter(Bendix-like)
3DA3/3DH3 =Halfwave HV Rectifier= (EIA/8MY) 3.15V/0.48A 1) 3DA3/3DH3 RCA ¥700 NIB
3DB3/3CY3 =Halfwave HV Rectifier= (EIA/8MX) 3.15V/0.245A 2) 3DB3/3CY3 Syl ¥700 NIB
3DC3 =Halfwave HV Rectifier= (EIA/8MZ) 3.15V/0.28A 1) 3DC3 RCA ¥800 NIB 1) 3DC3 Syl ¥800 NIB RaggedBox 2) 3DC3 USA ¥800 NIB 17) 3DC3/3CU3A GE ¥800 NIB
3DF3 =Halfwave HV Rectifier= (EIA/8MT) 3.15V/0.48A 1) 3DF3 RCA ¥700 NIB
3DG4 =Fullwave Rectifier= (EIA/5DE) PIV=1050V Idcmax=400mA(Eac=375V:Linput, Eac=325V:Cinput) Ipeakmax=1.2A Edrop=25V(@Idc=350mA) Eh/Ih=3.3V/3.8A 3) 3DG4 RCA ¥1000 NIB 3) 3DG4 RCA ¥1000 NIB 4) 3DG4 GE ¥1000 NIB 1) 3DG4 Syl ¥800 NOS? 3) 3DG4 USA ¥900 NIB 一部RaggedBox(Qn)
3DJ3 =Halfwave HV Rectifier= (EIA/8MX) 3.15V/0.6A 1) 3DJ3 GE ¥600 NIB 1) 3DJ3 Syl ¥600 NIB
3DK5 =sharp cutoff Pentode= (EIA/7CM-miniature) 3.15V/0.6A 14) 3DK6 USA ¥600 NIB 1) 3DK6 USA ¥400 used
3DR3 =Halfwave HV Rectifier= (EIA/8NL) 3.15V/0.3A 1) 3DR3 GE ¥1200 LikeNew
3DT6/A =sharp cutoff Pentode= (EIA/7EN-miniature) 3.15V/0.6A 4) 3DT6/A USA ¥600 NIB
3E29=Transmitting Twin Beam Pentode= Ppmax=15W Eh/Ih=6.3V/2.25A(12.6V/1.125A) 3) 3E29 RCA ¥3700 NOS MB, RB 1) 3E29 KenRad ¥3700 NOS MB 3) 3E29 RCA ¥1900 used large-getter
3EH7/XF184 =remote cutoff Pentode= (EIA/9AQ-noval) 3.4V/0.6A 2) 3EH7/XF184 RCA ¥700 NIB Gt.Britain mesh
3GK5 =HF Triode= (EIA/7FP-miniature) 2.8V/0.45A 9) 3GK5 USA ¥600 NIB 2) 3GK5 USA ¥600 NOS 1) 3GK5 USA ¥400 used
3GS8/3BU8 =Twin Pentode= (EIA/9LW) 3.15V/0.6A 1) 3GS8/3BU8 Admiral ¥400 used GE箱
3H-1-7 2) 3H-1-7 Amperite ¥1500 NIB Ballast
3HA5/3HM5 =Hi-mu Triode= (EIA/7GM-miniature) 2.7V/0.45A 4) 3HA5/3HM5 Ray他 ¥600 NIB 6) 3HM5/3HA5 USA ¥600 NIB 1) 3HM5/3HA5 USA,Japan ¥400 used
3HQ5 =Triode= (EIA/7GM-miniature) 3V/0.45A 1) 3HQ5 USA ¥600 NIB 1) 3HQ5 USA ¥400 used
3HTF4 =Ballast= 1) 3HTF4 Amperite ¥1800 NIB 2) 3HTF4 Amperite ¥1800 NIB
3JC6/A =sharp cutoff Pentode= (EIA/9PM-noval) 3.5V/0.6A 1) 3JC6/A RCA ¥700 NIB 1) 3JC6/A GE ¥600 NIB 2) 3JC6/A Syl ¥600 NIB
3KT6 =semi-remotecutoff Pentode= (EIA/9PM-noval) 3.5V/0.6A 1) 3KT6 Syl ¥600 NIB
3M-P26/3MP26 =Power Pentode= (EIA/6CC-miniature) Ef/Ih=3.15V/0.6A ex) Ep=110V Ec1=-10V Ec2=110V Ip=32mA Ic2=1.5mA rp=16kΩ gm=4.25mS Zl=2.8kΩ Po=1.4W 4) 3M-P26 Ray(made in Japan) ¥1000 NIB justDirtyBox
3Q4 =Power Pentode= (EIA/7BA) Epmax=90V Ec2max=90V Ikmax=2x6=12mA Ef/If=2.8V/50mA(1.4V/100mA) op(A1s/Parallel filaments) : Ep=90V Ec2=90V Ec1=-4.5V Ipo=9.5mA Ico=2.1mA gm=2.15mS Zl=10kΩ Po=0.27W Dtot=7% 3Q4 is identical to 3V4 except basing. 8) JAN/JRC 3Q4 RCA ¥600 NIB MB(MT) 1) 3Q4 RCA ¥600 NIB (MT) 1) 3Q4 GE ¥600 NIB 青箱(MT) 1) JTL 3Q4 Tsol ¥600 NIB MB(MT) 1) 3Q4 Krad ¥600 NOS Tsol軍箱(MT) 2) JAN-CRP 3Q4 Ray ¥600 NIB (MT) 3) 3Q4 GM ¥600 NIB (MT)
3Q5 =Beam Power= (EIA/7AP) Epmax=110V Ec2max=110V Ikmax=12mA Ef/If=2.8V/50mA(1.4V/100mA) op(A1s/Parallel filaments) : Ep=110V Ec2=110V Ec1=-6.6V Ipo=10mA Ico=1.4mA rp=100kΩ gm=2.2mS Rl-8kΩ Po=0.4W Dtot=6% 0) 3Q5GT/G RCA ¥- NIB MB 0) 3Q5GT/G RCA ¥- LikeNew 0) 3Q5GT RCA ¥- NIB 0) JAN-CRC 3Q5GT/G RCA ¥- NOS 0) 3Q5GT GE ¥- NIB 0) 3Q5GT/VT221 Syl ¥- NIB MB 1) 3Q5GT/G Tsol ¥1500 NIB 2) 3Q5GT USA ¥800 used WB
3S4 =Power Pentode= (EIA/7BA-miniature) Epmax=90V Ec2max=67.5V Ikmax=6mAx2=12mA Ef/If=2.8V/50mA(1.4V/100mA) op(A1s/Parallel filaments) : Ep=90V Ec2=67.5V Ec1=-7V Ipo=7.4mA Ico=1.4mA rp=100kΩ gm=1.575mS Zl=8kΩ Po=0.27W Dtot=12% Po=0.27W/Zl=8kΩ 1) 3S4 Mullard ¥1500 NIB England 0) 3S4 RCA ¥- NIB 1) JAN-RMA 3S4 signalCorp ¥900 NIB 2) JAN-JHS 3S4 Syl ¥900 NIB(Qn) 1) JAN-CHS 3S4 Syl ¥900 NIB MB(Qn) 1) 3S4 Ray ¥900 NIB 7) 3S4 USA ¥900 NIB
3TF4/3TFV4 10) 3TF4 Amperite ¥1200 NIB Ballast 2) 3TFV4 Amperite ¥1200 NIB Ballast
3TK2 2) 3TK2 (=KS15586) Amperite ¥1200 NIB Ballast 2) 3TK2 Amperite ¥1200 NIB Ballast
3V4 =Power Pentode= (EIA/6BX-miniature) Epmax=100V Ec2max=100V Ikmax=6x2=12mA Ef/If=2.8V/50mA(1.4V/100mA) op(A1s/Parallel filaments) : Ep=90V Ec2=90V Ec1=-4.5V Ipo=9.5mA Ico=2.1mA gm=2.15mS Zl=10kΩ Po=0.27W Dtot=7% Po=0.27W/Zl=10kΩ 3V4 is identical to 3Q4 except basing. 7) 3V4 RCA ¥1500 NIB 1) 3V4 GE ¥1500 NIB 1) JG-3V4 GE ¥1500 NIB MB 2) 3V4 Arcturus ¥1500 NIB 1) 3V4 AWV-Radiotron ¥1500 NIB 0) 3V4 CGE,Truetone ¥- NIB(sD) 0) 3V4 CGE ¥500 used(D)
価格は全て"単価"です。左端は在庫数です。 All prices are described in JPY(Japanese yen) for ONE EACH tube
4-65A/8165=Transmitting Beam Power Tetrode= Ppmax=65W Epmax=3000V Ipmax=150mA Pc2max=10W Pc1max=5W Ef/If=6V/3.5A 0) 4-65A Eimac ¥- NOS 1) 4-65A Eimac ¥7100 NIB sealed 1955 1) 8165/4-65A Eimac ¥6900 NIB MB Ep/Ec/gm/Ef=143V/-20V/1600umho/6V 1) JAN 8165/4-65A Eimac ¥6900 NOS Ep/Ec/gm/Ip/Ef=143V/0V/2880umho/48mA/6V WB 1) 4-65A Eimac ¥6900 NIB 5/1955 1) 4-65A Eimac ¥6900 NIB 0) 8165/4-65A Eimac ¥- NOS 2700μmho,2710μmho @Ep=145V/Ec=-8V(D) 0) 8165/4-65A Eimac ¥- NOS Ep=Ec2/Ec/Ip=250V/-20V/52mA 1) 8165/4-65A Eimac ¥3600 used ガラス変色僅少 1) 4-65A Eimac ¥3600 used ガラス変色僅少 0) 8165/4-65A Eimac ¥3600 used ガラス変色僅少 gm=2390um(Ec=-8V) 0) 4-65A H&K ¥3600 used ガラス変色僅少 gm=2240um(Ec=-8V) 2) 8165/4-65A Eimac ¥3600 used ガラス変色少 gm=2560,2660um(Ec=-4V) 0) 4-65A RCA ¥- NIB 0) 8165/4-65A RCA ¥- used Ep=Ec2/Ec/Ip=250V/-20V/45mA like new
4-125/4-125A
=Transmitting Beam Power Tetrode=
Ppmax=125W Epmax=3000V Ipmax=225mA Pc2max=20W Ec2max=400V Pc1max=5W Ef/If=5V/6.5A
1) 4-125 Amprx NOS? ¥6000 2本共6155に構造酷似
1) 4D21/4-125A Eimac NIB ¥12000 MB
1) 4D21/4-125A PentaLab NIB ¥10000 MB
0) 4-125A RCA ¥12000 NIB ragged box
0) 4-125A EIMAC ¥9500 NOS?/used? Ep/Ec2/Ec1/Ik=350V/350V/0V/180mA,186mA(D)
- Eimac-made 4-125A used tubes -
3) 4-125A EIMAC ¥9500 LightlyUsed
4) 4-125A EIMAC ¥5500 used
4) 4-125A EIMAC ¥5500 used(Nn)
(see 5D22)
=Transmitting Beam Power Tetrode=
Ppmax=250W Ipmax=350mA Epmax=4000V Pc2max=35W Ec2max=600V Ef/If=5V/14.5A
1) 4-250A ¥12000
1) 4-250A/5D22 RCA ¥18500 NIB
1) 4D21 EIMAC ¥14800 NIB, mint
0) 4-250A EIMAC ¥5900 used none
=Transmitting Beam Power Tetrode=
Ppmax=400W Ipmax=mA Epmax=4000V Pc2max=35W Ec2max=600V Ef/If=5V/14.5A
nearly identical to QB4/1100
(QB4/1100 : Ppmax=400W Epmax=4000V Pc2max=35W Ec2max=800V Ipmax=350mA Ig1max=25mA Ef/If=5V/14.1A
QB4/1100 has Higher Ec2max specs. than 4-400A)
0) 4-400A Eimac ¥12000 used LikeNew Ep/EC2/Ec1/Ik=500V/500V/-40V/237mA
2:reserved) 4-400A Eimac ¥offer used
=Transmitting Power Tetrode=
1) 4B13 日立 ¥9900 used?
=Transmitting Power Tetrode= (BASE = A9S/E32S)
Ppmax=150W Epmax=1250V Pc2max=15W Ec2max=400V gm=20mS(@Ip=300mA) mu-g1g2=6 Pp-inmax=450W Ef/If=6.3V/4.8A
op : Ep=1000V Ec2=300V Ec1=-50V Ipo=80mA Ipmax=720mA Ic2=70mA Zl=2.8kΩ Po=450W
(外径:175mmH x 90mmφ)
2) 4B38 Toshiba ¥offer used
=Transmitting Power Tetrode=
Ppmax=250W Epmax=2000V Pc2max=12W Ec2max=400V Ef/If=6V/2.6A Fmax=MHz
1) 4CX250B Amperex ¥11500 NOS
1) 4CX250B Amperex ¥9900 NOS? Mot箱
1) 4CX250B Eitel-McCullough ¥21000 NIB MB sealed(D)
4) 7203/4CX250B Eimac ¥15000 NIB
1) 4CX250B Eimac ¥15000 NOS date=85-37, 86-09 gm=
=Transmitting Power Tetrode=
Ppmax=W Epmax=V Pc2max=W Ec2max=V Ef/If=V/A Fmax=MHz
1) 4CX300A Eimac ¥19000 NOS WB
=Transmitting Power Tetrode=
Ppmax=1000W Epmax=3000V Pc2max=12W Ec2max=400V Ef/If=6V/12.5A Fmax=400MHz
0) 4CX1000 Eimac ¥17000 used
1) 4CX1000 Eimac ¥17000 used
=Transmitting Beam Power Pentode= (EIA/F26)
Ppmax=50W Epmax=750V Pc2max=14W Ec2max=350V Ef/If=6.3V/3.75A Fmax=60MHz
2) 4D32 Raytheon ¥4900 NIB sealed(Nn)
2) 4D32 Raytheon ¥4900 NIB 大型赤箱 (NTB)
1) 4D32 Raytheon ¥4900 NIB
1) 4D32 Syl ¥4700 NIB ragged box
1) RK-4D32 Ray ¥4900 NIB
=Transmitting Beam Power Pentode= (EIA/7BM - T21-bulb)
Ppin-max=75W Ppmax=75W Epmax=2000V Pc2in-max=30W Ec2max=750V Ipmax=150mA Ic2max=40mA gm=2.8mS Ef/If=5V/7.5A
op 1 A1S: Ep=500V Ec3=60V Ec2=500V Ec1=-47V Edrive-peak=47V Ip=150mA Ic2=10mA Zl=2.6kΩ Po=30W
op 2 A1S: Ep=1000V Ec3=0V Ec2=300V Ec1=-27V Edrive-peak=27V Ip=75mA Ic2=5mA Zl=12.0kΩ Po=34W
0) 4E27 Lewis,CYN,L&K,Peco etc ¥- NIB(sQn)
1) 4E27 ? ¥5300 used WB Glass変色殆んどなし
1) 4E27 Heinz&Kaufman ¥5300 used WB
0) 4E27 L&K ¥- used WB
=Power Pentode= (EIA/7BM)
Ppmax=125W Epmax=4000V Pc1max=5W Pc2max=20W Ec2max=750V Pc3max=20W Ipmax=200mA mA gm=2.15mS Ef/If=5V/7.5A
0) 4E27A RCA ¥- NIB
=Transmitting Power Pentode= (BASE = A14S/E32S)
Ppmax=120W Epmax=1500V Pc2max=15W Ec2max=400V Pp-inmx=300W Ef/If=6.3V/2.6A gm=6.5mS(@Ip=100mA) Fmax=25MHz
op AB1: Ep=1250V Ec2=300V Ec3=0V Ec1=-60V Ipo=20mA Ipmax=280mA Ic2=20mA Zl=8.8kΩ Po=220W
(外径:160mmH x 75mmφ)
0) 4P55 Toshiba ¥- used
=Transmitting Power Pentode= (BASE = A14S/E38K)
Ppmax=125W Epmax=2000V Pc2max=25W Ec2max=900V(AB1) Pp-inmx=350W Ef/If=10V/3.25A gm=2.6mS(@Ip=60mA) Fmax=40MHz
op AB1: Ep=2000V Ec2=500V Ec3=0V Ec1=-80V Ipo=40mA Ipmax=150mA Ic2=3mA Zl=17kΩ Po=115W
(外径:160mmH x 65mmφ)
3) 4P60 Toshiba ¥offer NIB very ragged boxes
1) 4P60 Toshiba ¥offer NIB very ragged boxes
0) 4P60 Toshiba ¥- used
0) 4P60 日本無線 ¥- used
=Transmitting Beam Power Tetrode=
Ppmax=150W Ipmax=250mA Epmax=1250V Ec2max=400V Ef/If=6V/2.6A Fmax=400MHz
0) 4X150A Eimac ¥- NIB/NOS(Aht)
0) JAN-CRC 4X150A RCA ¥- NIB sealed(D)
0) JAN-CRC 4X150A RCA ¥6100 NIB 上記を開封したもの
0) 7034/4X150A RCA ¥- NIB
0) 7034/4X150A RCA ¥- NOS WB
0) 7034/4X150A Amperex ¥- NIB Sealed (vQ)
0) 7034/4X150A Amperex ¥- NIB 上記を開封したもの
0) 4X150D Eimac ¥- NIB sealed(vT)
=Transmitting Beam Power Tetrode=
Ppmax=250W Ipmax=mA Epmax=V Ec2max=V Ef/If=V/A Fmax=MHz
1) 4X250B Eimac ¥6000 used RCA-7203/4CX250B大箱入 (NTB)
=Power Tetrode for Pulse Amp=
Ppmax(ICAS)=60W Epmax=20000V Ipmax=30mA ip-peak-max=15A Ef/If=26.0V/2.1A
1) 5D21 WE ¥16000 NOS MB date=1944,1945(Q)
2) 5D21 WE ¥15000 NOS? GoodGetter
0) 5D21 WE ¥- NOS MB
0) 5D21 WE ¥- NOS?/used? WB
0) 5D21 WE ¥- 新同品
0) 5D21 WE ¥- used(T)
1) 5D21 GE ¥9000 used?
0) 5D21用ソケット E.F.Johnson ¥5000 NOS タイト製 OBペア
(see 4-250A)
1) 5D22/4-250A Penta Lab ¥16000 NOS
0) 5D22/4-250A Penta Lab ¥- NOS
1) 5D22 Phillips ¥7,500 used Original, good
(EIA/9DA - noval)
Pentode : Ppmax=2.3W Epmax=330V Pc2max=0.55W Ec2max=330V rp=170kΩ gm=7.8mS
Triode : Ppmax=2.8W Epmax=330V rp=4.7kΩ μ=21 Eh/Ih=6.3V/0.45A
4) 6AN8 RCA ¥2400 NIB(Nn)
1) 6AN8 ChannelMaster ¥2000 NIB
1) 6AN8 WH ¥1600 NIB

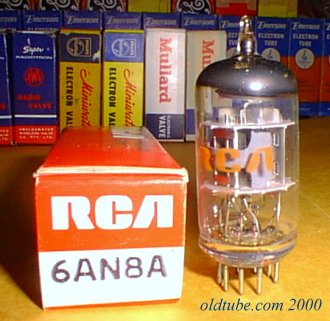

12) 6AN8A RCA ¥2200 NIB(hyr2g4ns)
1) 6AN8A RCA ¥2200 NOS MB
0) 6AN8A RCA ¥- NIB
5) 6AN8A GE ¥2000 NIB(hxxfvt)
1) 6AN8A GE ¥2000 NIB (NTB)
2) 6AN8A GE ¥1600 NOS Lindal,RCA箱
1) 6AN8A GE ¥1600 NOS RCA箱
1) 6AN8A GE(WH-made) ¥1600 LikeNew GE箱
5) 6AN8 Syl ¥2200 NIB MB date=5-64
1) 6AN8A Syl ¥2000 NIB(sT)
5) 6AN8A Syl ¥2000 NIB date=67-46
4) 6AN8A Lindal ¥2000 NIB Japan
0) 6AN8/8489 Motorola ¥- NIB MiniBox(D)
1) 6AN8 Motorola ¥1600 NOS Ray箱
40) 6AN8A Dixie(日立) ¥2000 NIB
1) 6AN8A Perma-Test(日立) ¥2000 NIB LightBlueBox
0) 6AN8 RCA ¥- used LikeNew(D)
1) 6AN8A Syl ¥900 used LikeNew
0) 6AN8 HP ¥- used(zD)
0) 6AN8A ITT ¥- used
0) 6AN8 東芝 ¥- used WB gm=5090/3900min(P), 3020/2100min(T)

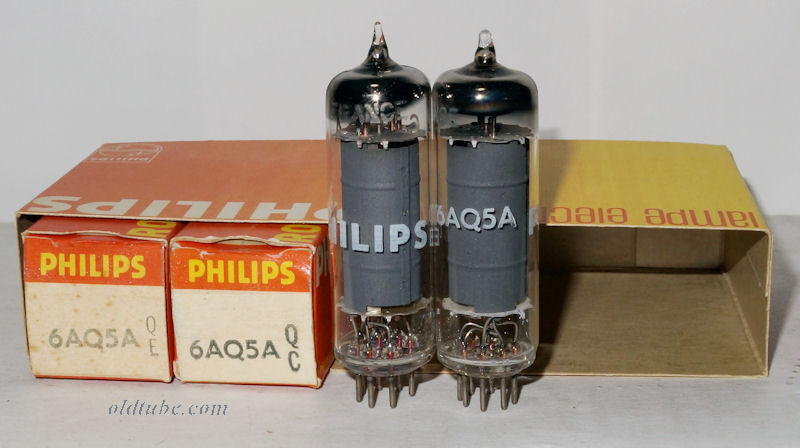

=PowerPentode= (EIA/7BZ-miniature) 7-pin MT
Ppmax=12W Epmax=250V Pc2max=2W Ec2max=250V Eh/Ih=6.3V/0.45A
Ep/Ec2=250V Ip/Ic2=45mA/4.5mA Ec1=-12.5V Zl=5kΩ Po=4.5W
(see 6005/6005W 6095 6669,
and Eh=5V,12V variants 5AQ5 12AQ5)

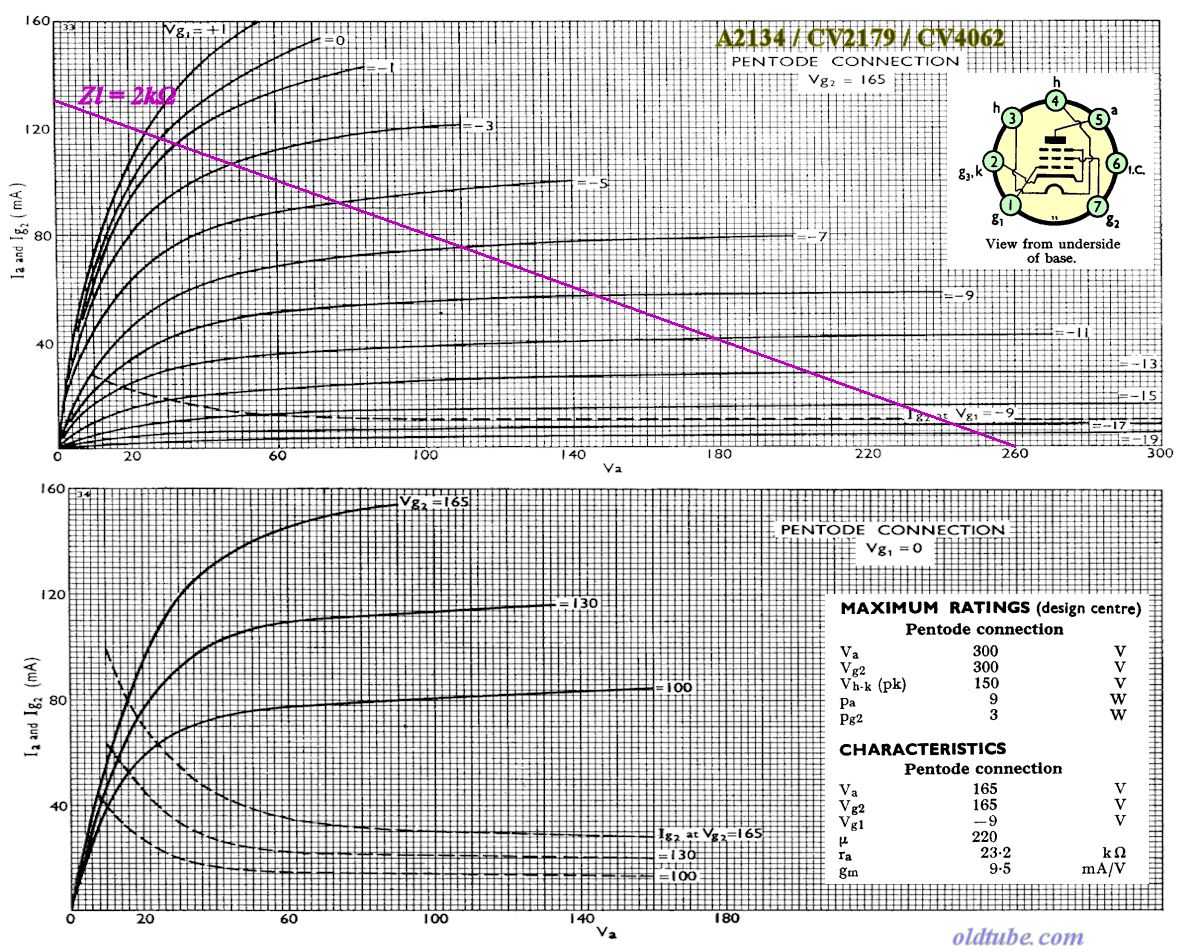

(also see 7-pin British powerful pentodes N78 and CV4062,
or similarly-specified 9-pin/noval pentode 6BW6 and octal one 6V6/GT as ref.)
3) 6AQ5 Brimar ¥1300 NIB 1本はragged-box
6) 6AQ5 RCA ¥1300 NIB BlkPlate
1) JRC 6AQ5 RCA ¥1300 NIB BlkPlate
1) 6AQ5 RCA ¥1300 NIB
1) 6AQ5 RCA ¥1200 NOS GE箱
27) 6AQ5A RCA ¥1100 NIB(hyy1ens)
1) 6AQ5A RCA ¥1000 NOS Tsol箱
1) 6AQ5A Conrac(RCA-made) ¥1000 NOS RCA-WB BlkPlate date=62-30
8) 6AQ5A/6HG5 Amprx ¥1000 NIB
5) 6AQ5A GE ¥1000 NIB
9) 6AQ5A/6HG5 GE ¥1000 NIB
1) 6AQ5 Syl ¥1000 NIB
1) 6AQ5A/6HG5 Syl ¥1000 NIB
4) 6AQ5A/6HG5 SylECG ¥1000 NIB
1) 6AQ5A/6HG5 Magnavox ¥1000 NIB
2) 6AQ5A Tsol ¥1100 NIB
1) JAN-JRP 6AQ5W Ray ¥1200 NIB MB date=Apr.1955
1) 6AQ5A Ray ¥1100 NIB BlkPlate
1) 6AQ5A Ray ¥1100 NIB BlkPlate
1) 6AQ5 WH ¥1000 NIB
2) 6AQ5A Motorola ¥1000 NOS RCA箱 RaggedBox
1) 6AQ5A Phil ¥1000 NIB Japan
0) 6AQ5 Regency ¥900 NIB
1) 6AQ5 CBS ¥900 NOS RadTel箱
1) 6AQ5 RCA他 ¥700 NOS? BlkPlate Ray箱 (NTB)
4) 6AQ5 RCA他 ¥700 used WB
gm=4730, 4700, 4600, 4520/2700min
1) 6AQ5 Mullard ¥1200 used WB 4700/2600min
1) 6AQ5 RCA ¥500 used WH箱
7) 6AQ5 USA ¥450 used
1) 6AQ5A GE ¥1000 NOS? 5600/2600min
2) 6AQ5A Sylvania ¥600 used BlkPlates gm=4900,4770/2600min
11) 6AQ5A USA ¥400 used
=PowerPentode= (EIA/6CC-miniature) 7-pin MT
Ppmax=8.5W Epmax=250V Pc2max=2.5W Ec2max=250V Eh/Ih=6.3V/0.4A
Ep/Ec2=250V Ip/Ic2=32mA/5.5mA Ec1=-18V Zl=7.6kΩ Po=3.4W
3) 6AR5 RCA ¥1700 NIB (hxzev)
1) 6AR5 RCA ¥1700 NIB GtBritain
1) 6AR5 RCA ¥1700 NOS WB BlkPlate
5) 6AR5 GE ¥1700 NIB BlkPlate
3) 6AR5 GE ¥1500 NIB
1) 6AR5 CBS-Hytron ¥1500 NIB
15) 6AR5 Tsol ¥1900 NIB date=6-09 BlkPlates MB
1) 6AR5 Tsol ¥1700 NIB
1) 6AR5 Tsol ¥1700 NIB ragged box
3) 6AR5 Tsol ¥1900 NIB BlkPlate
1) 6AR5 WH ¥1500 NIB
1) 6AR5 Emerson ¥1000 used BlkPlate
1) 6AR5 NEC ¥1500 usedLikeNew 1770/1000min print=90%

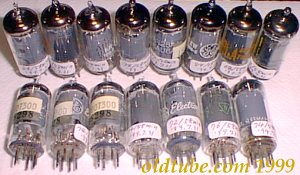

(see EF94)=Pentode= (EIA/7BK-miniature) 7-pin MT
Ppmax=3.5W Epmax=300V Pc2max=0.75W Ec2max=330V Eh/Ih=6.3V/0.3A
0) EF94/6AU6 Mullard ¥1900 NIB(D)
1) 6AU6/EF94 Mullard ¥1900 NIB
0) 6AU6 Brimar ¥- NIB(D)
1) 6AU6 RCA-Victor ¥1100 NOS?
27) 6AU6/A RCA ¥1200 NIB 殆んどBlackPlates (rhyy3vant)
1) 6AU6A RCA ¥1200 NIB GrayPlates
3) 6AU6A RCA ¥1200 NIB ++
2) 6AU6A RCA ¥1200 NIB ++
2) 6AU6WB RCA ¥1500 NIB GrayPlates
0) 6AU6 GE ¥1500 NIB 青箱 date=4-48
0) 6AU6 GE ¥- NIB
1) 6AU6 GE ¥1500 NIB date=58-22
1) 6AU6A GE ¥1000 NOS RCA箱
7) 6AU6A GE ¥1000 NIB *
1) 6AU6A GE ¥1000 NIB GrayPlate
3) 6AU6A GE ¥1200 NIB BlkPlate
1) 6AU6A GE(Gt.Britain) ¥1000 NOS? Syl箱
2) JLRV-6AU6WB CGE ¥1200 NIB BlkPlate
3) 6AU6WA/6136 GE ¥1200 NIB MB BlkPlate
5) 6AU6WC GE ¥1000 NIB MB date=80-42 GreyPlate *$**
1) JHS 6AU6WA Syl ¥1300 NIB date=8-55
2) 6AU6 Syl ¥1000 NIB
1) 6AU6 Syl ¥1000 NIB GrayPlate MB-WB
5) 6AU6A Syl ¥1000 NIB
4) 6AU6A Syl ¥1000 NIB
1) 6AU6A Syl ¥1000 NOS RCA箱
1) 6AU6A Syl ¥1000 NOS GrayPlate Tsol箱
1) 6AU6A WH ¥1000 NIB
5) 6AU6A WH ¥1200 NIB Canada BlkPlate
1) 6AU6WA Syl ¥1000 NIB MB
5) 6AU6WB Syl ¥1000 NIB MB
2) 6AU6WB Syl ¥1200 NIB MB 11-63
9) 6AU6WB Syl ¥1200 NIB MB '60年代
2) 6AU6WC USA ¥1000 NIB MB(hyyanx)
0) 6AU6 Marconi ¥- NIB
0) 6AU6 Ray ¥- NIB
1) 6AU6 Ray ¥1000 NIB BlkPlate
1) 6AU6 Ray ¥1000 NIB
1) 6AU6 Tsol ¥1200 NIB
1) 6AU6 Amprx ¥900 NOS Syl箱
5) 6AU6 USA ¥800 NIB
1) 6AU6 Znth ¥1000 NIB
1) 6AU6 Std.¥800 NIB
1) 6AU6A ChannelMaster ¥1000 NIB
1) 6AU6A Phil ¥1000 NIB Japan
1) 6AU6A Dmnt ¥1000 NIB
2) 6AU6 RadTel ¥1000 NIB
1) 6AU6A ChannelMaster ¥1000 NIB
1) 6AU6A ElMenco ¥1000 NIB
1) 6AU6A Miniwatt ¥1000 NIB Japan
1) 6AU6A Mot ¥1000 NOS
1) 6AU6 Tsol ¥1000 used? BlkPlate
1) 6AU6 Tektronix ¥1500 used? parts#15700-5900
2) 6AU6A Dmnt ¥350 used gm=4100,4200/2500min
64) 6AU6/A GE,RCA,Syl,Telefunken,Mullard,etc ¥350 used Tektronix売切
(see 5749 6660) =SharpCutoffPentode= (EIA/7BK-miniature)
Ppmax=3.4W Epmax=330V Pc2max=0.7W Ec2max=330V Eh/Ih=6.3V/0.3A
8) 6BA6 RCA ¥900 NIB MIL-WB BlackPlate (rhyya)
2) 6BA6 RCA ¥900 NIB BlkPlates
2) 6BA6/EF93 RCA ¥900 NIB BlkPlate
2) 6BA6 RCA ¥800 NIB(Qn)
1) 6BA6/EF93 RCA ¥800 NIB
2) 6BA6,6BA6/EF93 RCA ¥800 NIB
1) 6BA6 RCA ¥700 NOS Znth箱
9) 6BA6/EF93 GE ¥700 NIB
1) 6BA6 GE ¥700 NIB
1) 6BA6 Syl ¥700 NIB
3) 6BA6 Marconi ¥700 NIB
1) 6BA6 IEC-Mullard ¥900 NIB
0) 6BA6 Amprx ¥700 NIB
1) 6BA6 Tsol ¥700 NIB
1) JTL 6BA6 Tsol ¥900 NIB
2) 6BA6 Znth ¥700 NIB
2) 6BA6 Arcay,Hytron,Airline etc USA ¥700 NOS/NIB(Sn)
1) 6BA6 PackardBell ¥400 used?
1) 6BA6 Philco ¥600 NOS?
22) 6BA6 USA ¥400 used
=med-mu Twin Triode= (EIA/8DG - subminiature)
6BG7=6BF7
Ppmax=1W Epmax=110V rp=7kΩ gm=4.8mS mu=35 Eh/Ih=6.3V/0.3A
(similar to 6J6, but separated cathodes)
pin配列は6021,6111,6112に同じ
7) JHS 6BG7 Syl ¥1200 NIB date=249
0) 6BG7 Syl ¥- NIB
8) 6BG7 Syl ¥1000 NIB
8) 6BG7 National ¥1000 NIB made in USA code=440
( see 7643 E80CF) Triode Pentode= (EIA/9AE - noval)
5極部:Ppmax=1.7W Epmax=250V Pc2max=0.75W Ec2max=200V rp=400kΩ gm=6.2mS
3極部:Ppmax=1.5W Epmax=250V rp=4.0kΩ μ=20 Eh/Ih=6.3V/0.45A
1) ECF80/6BL8 Mullard ¥2100 NIB
1) 6BL8/ECF80 Amprx ¥1800 NIB
1) 6BL8/ECF80 Amprx ¥1200 NOS?
8) 6BL8/ECF80 RCA ¥1500 NIB *
3) 6BL8 RCA ¥1500 NIB
2) 6BL8 RCA ¥1800 NIB
4) 6BL8 RCA ¥1500 NIB
1) 6BL8/ECF80 RCA ¥1800 NIB Holland
1) 6BL8/ECF80 RCA ¥1000 NOS Realistic箱
4) 6BL8/ECF80 GE ¥1300 NIB
2) 6BL8/ECF80 Ray ¥1300 NOS
2) 6BL8/ECF80 ECG ¥1200 NOS
0) 6BL8 National ¥- NIB
0) 6BL8 Ray ¥- NOS RCA箱
1) 6BL8/ECF80 Philco ¥1200 NIB
2) 6BL8/ECF80 WH(Japan) ¥1200 NIB
1) 6BL8 RCA ¥300 OB (P)5500/3000min,(T)2500/3000min
1) 6BL8 Motorola ¥900 used Great Britain
1) 6BL8 Philco ¥600 used
1) ECF80 PhilipsMiniwatt ¥1500 used Gpin
1) ECF80 Siemens ¥1500 used Gpin
=Triode PowerPentode= (EIA/9EX-noval)
5極部:Ppmax=5W Epmax=600V Pc2max=1.8W Ec2max=300V
3極部:Ppmax=1W Epmax=300V Eh/Ih=6.3V/0.78A
1) ECL82/6BM8 Mullard ¥1000 used RCA箱 三極部がエミッション低い:gm=75/56min(P) 32/41min(T)
1) ECL82/6BM8 Mullard ¥5700 NIB (sQn)
2) ECL82 Valvo(Mullard-made) ¥5100 NIB
1) 6BM8/ECL82 RCA(Mullard-made) NIB ¥5100 B-coded
1) 6BM8/ECL82 RCA(Mullard-made) NIB ¥5100 B-coded
1) 6BM8/ECL82 RCA(Mullard-made) NIB ¥5100 B-coded
3) 6BM8/ECL82 GE(Mullard-made) NIB ¥5100 RaggedBox B-coded
1) 6BM8 Syl(Mullard-made) Lightly-used ¥3200 4550/2700min(P) 2290/1350min(T)
3) 6BM8/ECL82 Syl(Mullard-made) NIB ¥offer B-coded RaggedBox
2) 6BM8/ECL82 Recordio(Mullard-made) Lightly-used ¥3200 GE箱
1) 6BM8 Mullard ¥2900 used Australia 4480/2700min(P) 2170/1350min(T)
1) 6BM8 Mullard ¥800 used Australia 2850/2700min(P) 900/1350min(T)
0) 6BM8/ECL82 RCA(Mullard made?) NIB ¥-(Q)
0) ECL82/6BM8 Motorola ¥- used Gt Britain(sD)
1:reserved) ECL82/6BM8 GE(Mullard) ¥- NOS WB
1) ECL82/6BM8 Mullard ¥1200 used Australia
0) ECL82 TFK NIB ¥- sealed OldestType(mD)
0) ECL82 TFK NIB ¥- セロファンシール(hyyfnz)
0) ECL82 TFK NIB ¥- <>(Q)
0) ECL82 TFK ¥- NIB CellophaneOpened<>
0) ECL82 TFK ¥- NIB
2) 6BM8/ECL82 RCA(TFK-Germany) ¥5000 NIB <> RaggedBox
0) ECL82 TFK ¥1900 used
1) ECL82 Siemens NIB ¥3600(sT)
0) ECL82 Valvo ¥- NIB(Sx)
0) ECL82 Valvo ¥- NIB MB date=6/70(D)
3) ECL82 Phlps ¥3600 NIB old-type (sSn)
0) ECL82 Phlps-Miniwatt NIB ¥- old (sQ)
1) ECL82 Phlps-Miniwatt ¥3600 NIB Holland(vQn)
4:reserved) ECL82 Adzam(Phlps) ¥- NIB (vAht)
0) 6BM8 Phlps-Miniwatt NIB ¥-(phyy12)
1) 6BM8 Phlps-Miniwatt ¥3600 NIB Holland
0) 6BM8 Phlps-Miniwatt NIB ¥- Australia
0) 6BM8 Phlps-Miniwatt used ¥- Australia (sT)
1) 6BM8 Phlps-Miniwatt used ¥800 Australia 3520/2700min(P) 790/1350min(T)
1) 6BM8/ECL82 Amperex NIB ¥4600 Holland
1) 6BM8/ECL82 RCA(Holland) ¥3600 NIB
3) 6BM8/ECL82 RCA(Philips-made) NIB ¥3600 made in Holland
1) 6BM8/ECL82 RCA ¥3100 NIB(T)
5) 6BM8/ECL82 RCA(Gt.Britain) ¥3100 NIB
2) 6BM8/ECL82 RCA(Gt.Britain) ¥3100 NIB one's silk has been discolored. *$**
1) 6BM8/ECL82 RCA(Canada) ¥3100 NIB
0) 6BM8/ECL82 RCA(Canada) ¥- NIB
1) 6BM8/ECL82 RCA(Germany) ¥3100 NIB(T)
1) 6BM8/ECL82 RCA(Germany) ¥3100 NIB
3) 6BM8/ECL82 RCA(Germany) ¥3100 NIB RaggedBox
1) 6BM8/ECL82 GE(made in France) ¥3600 NIB RaggedBox (Qn)
1) 6BM8/ECL82 GE NIB ¥2900 RaggedBox
1) 6BM8/ECL82 GE(Gt.Britain) NIB ¥2900 ExtremelyRaggedBox
5) 6BM8/ECL82 Syl NIB ¥2900
1) 6BM8/ECL82 Syl ¥2900 NIB
1) 6BM8/ECL82 Syl ¥2900 NIB
1) 6BM8/ECL82 Syl ¥2900 NIB
1) 6BM8/ECL82 SylECG ¥2900 NIB
4) 6BM8/ECL82 Syl(USSR) ¥1900 NIB
1) 6BM8 Syl ¥1900 used? Philips長箱
1) 6BM8/ECL82 Znth ¥2900 NIB
1) 6BM8/ECL82 Magnavox ¥2900 NIB
1) 6BM8/ECL82 Ray ¥2900 NIB
0) ECL82 Super Radiotron(Australia) ¥- NIB(Qn)
1) 6BM8 Super Radiotron(Australia) ¥1400 SlightlyUsed 4200/2700min 2010/1350min WB
1) 6BM8 National(Matsushita) ¥2900 NIB(sQn)
33) 6BM8/ECL82 AWT(松下OEM) ¥2900 NOS バルク品 日本製 同一ロット TopGetter VeryClean & Strong
2) 6BM8 Toshiba ¥2900 LikeNew Original-boxed
1) 6BM8 Toshiba ¥2900 LikeNew White-boxed
(P) gm=4140/2700min Ip=28mA, (T) gm=2490/1350min on Hickok-539B
1) 6BM8/ECL82 Amprx ¥2900 NIB RaggedBox
1) 6BM8 CGE ¥1500 NIB Czeco
0) 6BM8 GE NOS ¥- made in England HitRay箱
1) ECL82/6BM8 GME ¥2000 NOS? STD箱

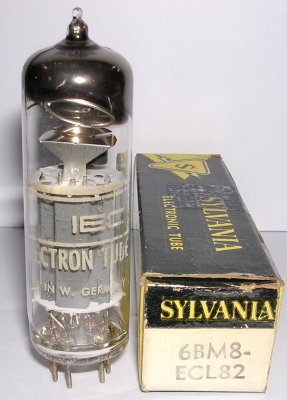

1) 6BM8 IEC ¥1500 used? made in WestGermany Syl箱
(see 7189/A 7320 E84L 6GK6) =BeamPower= 9-pin MT (EIA/9CV-noval)
Ppmax=12W Epmax=300V Pc2max=2W Ec2max=300V Eh/Ih=6.3V/0.76A

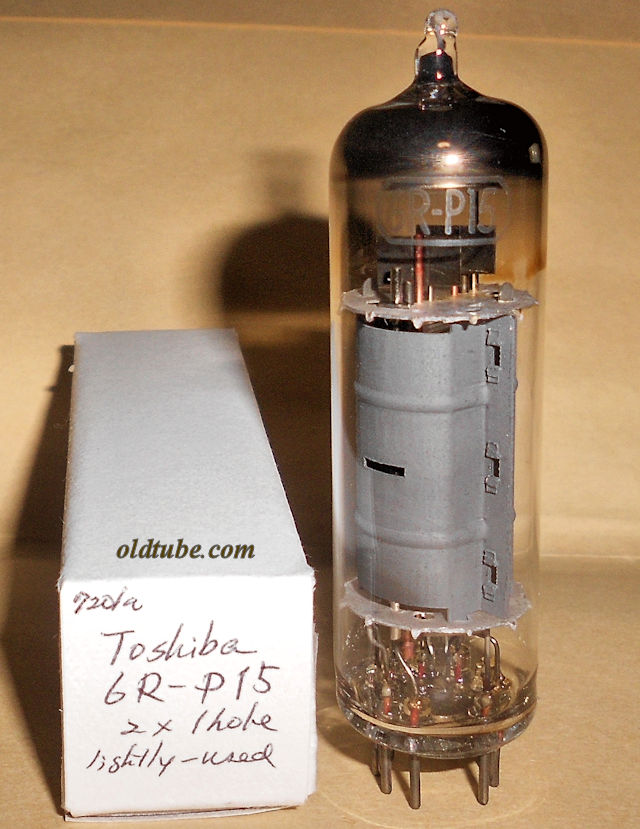

6BQ5 E84L 7189 6RP15 6CZ5 規格/動作例の比較
6BQ5 AB1pp 回路例(from Sansui SW15-8 + PV145 catalog)
0) EL84 Mullard ¥- NIB 1)old-logo,1)new-logo(D)
0) 6BQ5/EL84 IEC-Mullard ¥- NIB
1) EL84 Valvo(Mullard-made) ¥6300 NIB code=B1B1 RoundHole on Plate
gm=
=Power Pentode= (EIA/8EP - octal)
(see KT77,EL60, EL61 also see 4699)
Ppmax=25W Epmax=800V P2max=8W Ec2max=425V Eh/Ih=6.3V/1.5A Base: EL34/6CA7=Octal, EL60=9pinLoktal
オーディオパワ管の比較2(Beam,5極管)
metal base
1) EL34-MetalBase Telefunken ¥52000 NOS? TFK箱 Non-GlassDiscoloration
TwinRoundHaloGetter 3x2-stapleed/2xTwinSquareHolePlate gm=6500/3800min Ip=45.3mA(539B)
print(silk-label)=100%
0) EL34-MetalBase Amperex ¥37000 used?? WB Non-GlassDiscoloration
DiskGetter Sy0-56A, SY0-56A coded gm=6490,6260/3800min Ip=43.6mA,41.0mA(539B)
print(silk-label)=100%
1) EL34-MetalBase BugleBoy Amperex ¥31000 used WB Non-GlassDiscoloration
DiskGetter Sy0-56A, SY0-56L coded gm=6350/3800min Ip=36.3mA(539B)
print(silk-label)=20%
0) EL34-MetalBase Valvo(Amperex-made) ¥- NOS WB same-code SY0-57A Non-GlassDiscoloration(sD)
DiskGetter Metal+BlackMoldBase Ip=44.3mA,47mA/22mA-min(@Ec1=0V) Ip=19.5mA,21.4mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
print(silk-label)=80%+
1) EL34-MetalBase Mullard ¥39000 NIB made in Holland SY0-coded Non-GlassDiscoloration
DiskGetter Metal+BlackMoldBase Ip>50mA/22mA-min(@Ec1=0V) Ip=23mA(@Ec1=-2V) Ep=200V Ec2=60V(Funke W19)
1) EL34-MetalBase Mullard ¥31000 LightlyUsed? OB made in Holland SY0-coded Non-GlassDiscoloration
DiskGetter Metal+BlackMoldBae Ip=39.8mA/22mA-min(@Ec1=0V) Ip=17.5mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
1) EL34-MetalBase Mullard ¥31000 LightlyUsed? OB made in Holland SY0-56T Non-GlassDiscoloration
DiskGetter Metal+BlackMoldBase Ip=39mA/22mA-min(@Ec1=0V) Ip=17.7mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
gm=6150/3800min,Ip=36.6mA(539B)
1) EL34-MetalBase Mullard ¥31000 LightlyUsed? OB made in Holland SY1-56J Non-GlassDiscoloration
DiskGetter justFadedTopGetter Metal+LightBrownMoldBase Ip=42.5mA/22mA-min(@Ec1=0V) Ip=17.4mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
gm=6350/3800min,Ip=34.0mA(539B)
1) EL34-MetalBase PhilipsMiniwatt ¥32000 LightlyUsed made in Holland SY1-57E Non-GlassDiscoloration
DiskGetter Metal+LightBrownMoldBase Ip=49mA/22mA-min(@Ec1=0V) Ip=20.6mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
1) EL34-MetalBase PhilipsMiniwatt ¥31000 LightlyUsed OB made in Holland SY1-57E Non-GlassDiscoloration
DiskGetter Metal+LightBrownMoldBase Ip=43.6mA/22mA-min(@Ec1=0V) Ip=17.8mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
1) EL34-MetalBase Amperex-made ¥31000 used? WB SY0-55E Non-GlassDiscoloration
DiskGetter Metal+BlackMoldBase Ip=42mA/22mA-min(@Ec1=0V) Ip=17.7mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
0) EL34/6CA7 Amprx(Mullard) ¥- used MetalBase
Bottom(1=NoIndexPin) DiskGetter.
0) EL34/6CA7 Mullard ¥- used? MetalBase OB *
gm=6500/3800min(Hickok-539C) 変色少なし Intact SolidDisk Getter
0) 6CA7 Amprx ¥- used MetalBase
0) EL34-MetalBase Amperex? ¥- used NoPrint
DiskGetter Metal+BlackMoldBase gm=44.5/30min(TV-7B/U)
Ip=38.5mA/22mA-min(@Ec1=0V) Ip=16.0mA(@Ec1=-2V) Ep=200V Ec2=60V(Funke W19)
0) EL34-MetalBase Valvo-branded ¥- used
Halo-DiskGetter Metal+BlackMold Base gm=46/30min(TV-7B/U)
Ip=38mA/22mA-min(@Ec1=0V) Ip=15.5mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
0) EL34-MetalBase Valvo ¥- NOS WB print=90%
code=SY0-57A Halo-DiskGetter Metal+BlackMoldBase gm=6750/3800min Ip=41.6mA(Hickok-539B)
0) EL34-MetalBase Valvo ¥- usedLikeNew WB print=1%
code=SY0-55E Halo-DiskGetter Metal+BlackMoldBase gm=6500/3800min Ip=43.3mA(Hickok-539B)
1) EL34-MetalBase Valvo ¥33000 used?LikeNew
code=SYA-D7 Halo-DiskGetter Metal+BlackMoldBase gm=6500/3800min(Hickok-539B)
Ip=46mA/22mA-min(@Ec1=0V) Ip=21mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
0) EL34 Valvo ¥- used MetalBase
1) EL34-MetalBase Valvo 23000 used?LikeNew
code=SY0-55E DiskGetter Metal+BlackMoldBase gm=5000/3800min(Hickok-539B)
Ip=36mA/22mA-min(@Ec1=0V) Ip=16mA(@Ec1=-2V) Ep=200V Ec2=60V(W19) CenterPin折
mold base 1 (old Telefunken)
1) EL34 TFK(Telefunken) ¥39000 NIB genuine-TFK-made oldestPrestineOriginalBox
TwinHaloGetter DarkBrownBase 5x2-staplesSplice FinnedTwinRoundPlateHoles
1-matched-quad) EL34 TFK ¥156000 NIB genuine-TFK-made oldPrestineOriginalBox
TwinHaloGetter DarkBrownBase 5x2-staplesSplice FinnedTwinRoundPlateHoles Ip/gm-double-matched
1) EL34 TFK ¥29000 used? WB genuine-TFK-made Non-GlassDiscoloration
TwinHaloGetter DarkBrownBase 5x2-staplesSplice FinnedTwinRoundPlateHoles Ip=48.4mA/22mA-min(@Ec1=0V) Ip=21.5mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
gm=6700/3300min(Hickok-539B) print(silk-label)=50%
1) EL34 TFK ¥25000 used WB genuine-TFK-made Non-GlassDiscoloration
TwinHaloGetter DarkBrownBase FinnedTwinRoundPlateHoles
gm=5950/3300min Ip=34.5mA(Hickok-539B) print(silk-label)=75%
1-pair) EL34 TFK ¥59000/pair NOS?? TFK-EL34箱 genuine-TFK-made Non-GlassDiscoloration
TwinHaloGetter DarkBrownBase 5x2-staplesSplice SingleSquarePlateHole
gm=6250,6260/3300min Ip=39mA,39.5mA(Hickok-539B) print(silk-label)=90-95%
1-pair) EL34 TFK ¥44000/pair used? WB genuine-TFK-made Non-GlassDiscoloration
TwinHaloGetter DarkBrownBase 5x2-staplesSplice SingleSquarePlateHole Ip=35.4mA,36.5mA/22mA-min(@Ec1=0V) Ip=15mA,16.5mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
gm=6000,6050/3300min(Hickok-539B) print(silk-label)=80%,90%
1) EL34 TFK ¥29000 usedLikeNew WB genuine-TFK-made Non-GlassDiscoloration
TwinHaloGetter DarkBrownBase 5x2-staplesSplice SingleSquarePlateHole
gm=6200/3300min Ip=41.5mA(Hickok-539B) print(silk-label)=95%
2) EL34 TFK ¥28000 used? WB genuine-TFK-made Non-GlassDiscoloration
TwinHaloGetter DarkBrownBase 5x2-staplesSplice SingleSquarePlateHole Ip=44mA,41mA/22mA-min(@Ec1=0V) Ip=19.9mA,18mA(@Ec1=-2V) Ep=200V Ec2=60V(W19)
gm=6370,6180/3300min(Hickok-539B) print(silk-label)=65%,50%
1-quad) EL34 TFK(Mullard-made) ¥104000 VeryLightlyUsed Original-TFK-Boxed Non-GlassDiscoloration
Matched-quad xf2-coded TwinHaloGetter DarkBrownBase print(silk-label)=0,50,60,70%
mold base 2
2) 6CA7/EL34-BugleBoy Amprx ¥offer NIB made in Gt.Britain DarkBrownBase
Mullard-made code=xf2B4B1, xf2B4A4 底部の写真
0) EL34/6CA7 Amprx ¥- NIB Bugle Boy 茶Base
1) 6CA7/EL34 BugleBoy Amperex(Mullard made) ¥17000 used
xf2-B7B4 gm=6000/3800min Ip=35.3mA
1) 6CA7 Amprx ¥10000 NOS RCA箱 made in Holland gm=7100/3800min(Hickok-539C)
1) 6CA7/EL34 Amprx Japan ¥6700 NOS OB gm=6950/3800min(Hickok-539C)
1) EL34 ERA ¥17000 used BrownBase FusionSplicedPlate DoubleRoundHaloGtr
gm=6700/3800min Ip=41.6mA (Hickok-539B)

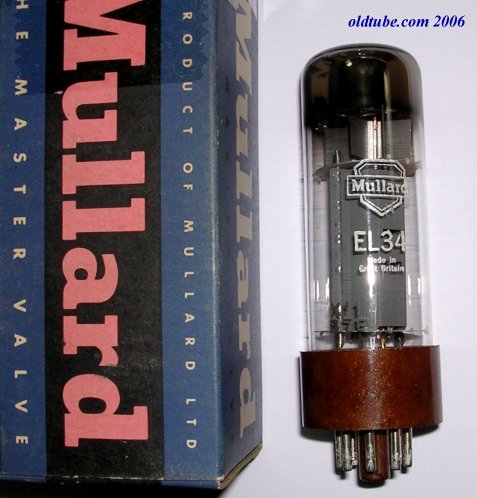

0) EL34 Mullard ¥53000/pair NIB BrownFatBase xf1-B0H1(D)
TwinHaloGetter gm=6370,6200/3800min Ip=39.5mA,38.6mA(on Hickok-539B not W19) ragged-box
1) EL34 Mullard ¥offer NIB BrownFatBase xf1-B7E Bottom View
TwinHaloGetter gm=6220/3800min Ip=40.3mA(on Hickok-539B not W19) justRagged-box @@
1) EL34 Mullard ¥offer LikeNew BrownFatBase : same shape as above-listed xf1 tube
TwinHaloGetter gm=5800/3800min Ip=39.5mA(on Hickok-539B not W19) sealed-WB @@
1) EL34 Mullard ¥17000 NOS BlkBase xf2-code 6250/3800min very-ragged-box SglHaloGetter
1) EL34 Mullard ¥19000 NOS BlkBase xf2-code 6130/3800min very-ragged-box DblHaloGetter
0) EL34/6CA7 Mullard ¥- NIB SameLot DateCode=xf4-B9E4
gm=6900,6750,6550,6480/3800min Ip=47.0mA,47.0mA,43.3mA,46.0mA(Hickok-539B)(Q)
VeryDarkBrownBase FusionSplicedPlate SingleRoundHaloGetter print=100% for ALL
1) EL34 Siemens(Mullard made) ¥19000 NIB xf4-code BrownBase Double-Dgetter
0) EL34/6CA7 Siemens(Mullard-made) ¥18000 NIB xf2 coded (MatchedPair x 4)(Sx)
0) EL34/6CA7 Siemens (Mullard-made) ¥18000 NIB code=xf2-B0H4, xf2-B2C2
VeryDarkBrownBase(near-Black) SingleHaloGetter gm=6520,6630um/3800min, Ip=40.6mA, 39mA
WeldedPlate (= one-matched-pair)
0) EL34/6CA7 Siemens (Mullard-made) ¥18000 NIB xf3-B5A2
VeryDarkBrownBase(near-Black) SameLot SingleHaloGetter gm=6750,6740um/3800min, Ip=41.3mA, 41.9mA
3 x 2 StapledPlate (= one-matched-pair)
2) EL34 Siemens (??-made) ¥18000 NIB BrownBase SameLot
DoubleHaloGetter 46.5mA,47.5mA/22mAmin (W19) (=one-matched-pair) WeldedPlate
1) EL34 Valvo(Mullard-made) ¥18000 NIB xf2-code Ip=43.5mA/22mA-min(Funke W19)
1) EL34 Valvo(Mullard-made) ¥18000 NOS? WB xf2-B3E2 Ip=43.8mA/20mA-min(Funke W19) gm=6700/3300min print=90%
2) EL34 Valvo(Mullard-made) ¥18000 NIB xf2-B2J4,B2J4 SingleHaloGtr
gm=6450,6400/38000min Ip=43.8,39.7mA(Hickok-539B)
4) EL34 Valvo(Mullard-made) ¥18000 NIB xf2-B1K3,B1K3,B3D1,B3D1
gm=6750,6450,6550,6250/3800min Ip=43.6mA,38.8mA,39mA,38.1mA(Hickok-539B)
2) EL34 Valvo(Mullard-made) ¥18000 NIB xf3-B5D4,B5D4 SingleHaloGtr
gm=6660,6570/38000min Ip=45.8,43.6mA(Hickok-539B)
5) EL34 Valvo(Mullard-made) ¥18000 NIB xf4-B9D1,B9D1,B7B1,B9D3,B9D3 matched-pair x 2 + 1
gm=6690,6750,6750,6800,6500/3800min Ip=46,48,44,45,41mA(Hickok-539B)
4) EL34 Valvo(Mullard-made) ¥18000 NIB xf4-B9X4,B9X4,B9X4,B9X4 same-lot matched-pair x 2
gm=6600,6720,6750,6700/3800min Ip=43,45,48,51mA(Hickok-539B)
4) EL34 Valvo(Mullard-made) ¥18000 NIB xf3-B5F4,xf3-B4L5,xf3-B4L5,xf4-B6K1 RaggedBox
Ip=41mA,38mA,44mA,42mA
4) EL34 Valvo(Mullard-made) ¥18000 NIB xf4-B6J7,xf4-B5J1,xf4-B6J2,xf3-B5D1 RaggedBox
Ip=47mA,49mA,44mA,45mA
1) EL34 Sonotone(Mullard made) ¥20000 NIB xf3-code BrownBase Double-Dgetter
0) 6CA7/EL34 GE(Mullard made) ¥- NIB Gt Britain BlkBase code=xf2-B2F3, xf2-B2F4(D)
0) 6CA7/EL34 Tsol(Mullard made) ¥- NIB Gt Britain matched pair(D)
1) 6CA7/EL34 GE(Mullard made) ¥17000 NIB made in GtBritain gm=6700/3800min
1) 6CA7/EL34 GE(Mullard made) ¥17000 NIB made in GtBritain gm=/3800min xf4B8F1
3) 6CA7/EL34 GE(Mullard made) ¥17000 NIB made in GtBritain SingleRoundHaloGtr
xf2-coded gm=6450,6000,6500/3800min Ip=41mA,35.1mA,43mA (Hickok-539B)
1) 6CA7/EL34 Philips(Mullard made) ¥17000 NIB made in Great Britain
xf2-B2I1 gm=6900/3800min
1) EL34 PhilipsMiniwatt(Mullard made) ¥17000 used DarkBrownBase DoubleRoundHaloGtr
xf2-B7F2 gm=6500/3800min Ip=41.8mA (Hickok-539B)
3-matched-quad) EL34 Philips(Mullard made) ¥72000/matched-quad NIB SingleRoundHaloGtr xf4-coded
(マッチドカッド=4本で1組、全て同一ロット、在庫数=3組)
1) EL34 Philips(Mullard made) ¥13000 used BlkBase SingleRoundHaloGtr print=80%
xf4-B6K2 gm=6250/3800min Ip=40.4mA (Hickok-539B)
1) 6CA7/EL34 RCA(Mullard made) ¥15000 LikeNew RCA箱 SingleRoundHaloGtr print=80%
xf2-B9C5 gm=6900/3800min Ip=42.1mA (Hickok-539B)
1) 6CA7 GE(Mullard) ¥9000 used made in Great Britain 変色殆んどなし
gm=6400/3800min(Hickok-539B)
1) 6CA7 Mullard ¥13500 used xf1b9c BrownBase
gm=5250/3800min(Hickok-539B)
0) EL34/6CA7 Mullard ¥- used(LikeNew)(D)
1) EL34 Valvo(Mullard made) ¥12000 used DarkBrownBase DoubleRoundHaloGtr
xf2-B5K3 gm=6300/3800min Ip=32.3mA (Hickok-539B)
1) EL34 Valvo(Mullard-made) ¥9700 used gm=6130/3800min xf3-code
2) EL34 Valvo(Mullard-made) ¥12000 used ¥24000/matched-pair
Double-D-Getter xf3-X81,X81 BrownBase
gm=6250,6400/3800min Ip= 40mA,39.3mA print = 50% VeryLittleGlassDiscoloration
1本はCenterIndexPin折れ、1本は折れかかったCenterIndexPin補修品
1) EL34 Valvo(Mullard made) ¥12000 used BrownBase DoubleD-gtr print=15%
xf4-L1A gm=6400/3800min Ip=38.0mA (Hickok-539B)
1) EL34 Adzam(Mullard made) ¥10000 used BrownBase DoubleD-gtr
xf4-L1K gm=5875/3800min Ip=33.3mA (Hickok-539B)
0) EL34/6CA7 Siemens ¥- used?/NIB? gm=5700,5700,5850,5900/3800min(Q)
2) EL34 Valvo? ¥5000 used gm=6450,6900/3800min
8) 6CA7/EL34 GE ¥12000 NIB ==FAT-BOTTLE==(ghyanv)
1) 6CA7 RCA ¥5000 used
gm=5500/3800min(Hickok-539C)
1) 6CA7/EL34 RCA ¥7000 NIB
1) 6CA7/EL34 RCA ¥7000 NIB(D)
1) 6CA7/EL34 GE(made in Hungary) ¥4700 LightlyUsed BrownBase TwinOgtr 6050/3800min Ip=34.2mA
1) 6CA7/EL34 RCA(GtBritain) ¥10000 NIB gm=6600/3800min Ip=42.8mA (Hickok-539B)
1) 6CA7/EL34 GE(GtBritain) ¥10000 NIB gm=7000/3800min Ip=47mA (Hickok-539B)
2) 6CA7 GE(made in GtBritain) ¥7900 NIB(Qn)
2) 6CA7 National(made in Gt. Britain) ¥4,000 NIB SlimType *
0) 6CA7 Triad(made in UK) ¥- NIB
1) 6CA7/EL34 Int-C ¥6800 NIB SquareDiscGtr FusionSplicedPlate 5700/3800min Ip=51mA(539B)
1) EL34/6CA7 CEI ¥3500 used 5570/3800min
1) EL34/6CA7 Elmenco ¥5000 used made in Gt Britain 7250/3800min
4) 6CA7 Philips ¥7000 NIB
0) 6CA7 NEC ¥- NIB(D)
1) 6CA7 Matsushita ¥6000 LikeNew 6750/3800min Ip=37.5mA SingleHaloGtr print=90%
0) 6CA7 GE(made in Japan) ¥- NIB(D)
2) 6CA7/EL34 Ray(made in Japan) ¥4700 used 6700,6030/3800min 1本はGuidePin折れ
2) 6CA7/EL34 Int-C(made in Japan) ¥4700 used 6500,7030/3800min 上記Raytheonブランドと同一構造
2-matched quad:reserved) 6CA7 Svetlana ¥11000/quad NIB
1) 6CA7 RCA(made in China) ¥3000 NIB
=PowerTriode= (EIA/ -compactron)
Ppmax=30W Epmax=450V Ep-cutoff=900V Ikmax=200mA Rgmax=150kΩ Eh/Ih=6.3V/1.5A gm=14mS rp=620ohm μ=8 Rgmax=230kΩ(fixed)/500kΩ(self) Ehkmax=200V
op1(A1S) : Ep=250V Ec=-22V Ipo=80mA Ipmax=95mA Zl=1.5kΩ Po=6W Dtot=7.5%
op2(AB1pp) : Rp=300V Ec=-30V Ipo=50mAx2 Ipmax=74mAx2 Zl=3.2kΩ Po=24W Dtot=2.5%
op3(AB1pp) : Rp=350V Ec=-37V Ipo=50mAx2 Ipmax=75mAx2 Zl=4.0kΩ Po=28W Dtot=2.5%
op4(AB1pp) : Rp=400V Ec=-43V Ipo=50mAx2 Ipmax=75mAx2 Zl=5.0kΩ Po=34W Dtot=2.5%
平均プレート(Ep-Ip)特性 (also see 50CA10(50V-heater variant))
0) 6CA10 NEC ¥- NIB ClearTop型
0) 6CA10 NEC ¥- NIB TopGetter
0) 6CA10 NEC ¥12000 NIB TopGetter(Q)
=TwinTriode for Cascade Amplifier= (EIA/9DE(9AJ)-noval)
(see 6922 / 7308 / 8416 / CCa / E88CC / E188CC / E288CC / PCC88 / 6ES8)
Ppmax=1.8W Epmax=130V Eh/Ih=6.3V/0.365A gm=12.5μmhos μ=33 Ehk1=50V Ehk2=-130V
(ピン1〜9の配列: P-G-K-H-H-P-G-K-IS)
(注)H-K耐圧が大きいユニット2をCascodeアンプの上側として用いる。
0) ECC88 TFK ¥- NIB Celophane sealed
0) ECC88/6DJ8 Mullard ¥- NIB
2) ECC88 Valvo ¥offer NIB
0) ECC88 Valvo ¥- usedLikeNew gm=13000/12500/7000min
1) ECC88 Siemens ¥offer NIB
0) 6DJ8/ECC88 Amprx ¥- NOS RCA RB BugleBoy
1:reserved) 6DJ8/ECC88 Amprx ¥- used?LikeNew Syl箱 BugleBoy
2) 6DJ8/ECC88 Amprx ¥1700 NIB made in YugoSlavia(T)
0) 6DJ8/ECC88 RCA ¥1700 NOS RB(T)
1) 6DJ8/ECC88 RCA ¥1500 NOS RB made in Japan(Qn)
0) 6DJ8/ECC88 RCA ¥- NIB made in Holland
0) 6DJ8/ECC88 RCA ¥- NIB *(rhyya)
1) 6DJ8/ECC88 Tsol ¥2400 NIB made in England
3) 6DJ8/ECC88 GE ¥offer NIB Holland
4) 6DJ8 GE ¥2000 NIB MB date=4/64(Qn)
2) 6DJ8/ECC88 GE ¥1500 NIB(T)
0) 6DJ8 GE ¥- NIB
2) 6DJ8/ECC88 GE ¥1500 NIB(Q)
5) 6DJ8/ECC88 CGE ¥1500 NIB Canada-GE brand(made in Japan)
1) GB-6DJ8 Syl ¥6000 NIB Gpin RaggedBox TopFlap-lost
3) 6DJ8 Syl ¥2000 NIB date=12-65,10-66,4-69
1) 6DJ8 Syl ¥1700 NIB date=7152
2) 6DJ8 Syl ¥1600 NIB date=7252,7413
22) 6DJ8 Syl ¥1500 NIB date=2-76,10-75,3-77,8-73,10-74 (shyy16ps)
35) 6DJ8 Syl ¥1500 NIB date=7-78 (shx23nt)
1) 6DJ8 Philips-ECG ¥1500 NIB
2) JAN 6DJ8 Philips-ECG ¥1500 NIB *$**
used
0) ECC88 TFK ¥- used WB
0) ECC88/6DJ8 TFK ¥- used STRONG
0) ECC88/6DJ8 Mullard ¥- used WB
0) 6DJ8/ECC88 Mullard ¥- used WhitePrint=95%
0) ECC88/6DJ8 Mullard-10M ¥- used WB 10M-series
1:reserved) 6DJ8/ECC88 RCA ¥1100 used WB W.Germany
0) 6DJ8/ECC88 Amprx ¥- used WB WhitePrint(Q)
2:reserved) 6DJ8/ECC88 Amprx ¥1800 used WB Holland WhitePrint 11600/11850,11700/11000/7750min
1:reserved) 6DJ8/ECC88 Amprx ¥2700 used WB BugleBoy Holland WhitePrint 11000/11200/7750min
1:reserved) 6DJ8/ECC88 Amprx ¥2500 used WB BugleBoy Holland WhitePrint 9250/9750/7750min
0) 6DJ8/ECC88 Amprx ¥- used Bugle Boy WhitePrint(Sn)
0) 6DJ8/ECC88 Amprx ¥- used PQ-grade OrangePrint(vSn)
0) 6DJ8/ECC88 Amprx ¥- used OrangePrint(Aht)
0) 6DJ8/ECC88 Amprx ¥- used OrangePrint
0) 6DJ8/ECC88 HP/Amperex¥- used WhitePrint=0%-80%
0) ECC88 HP(Amperex made)¥- used made in Holland
0) ECC88 HP(Amperex made)¥- used made in Holland
0) ECC88 Amprx ¥- used pinched-glass(胴くびれ形状) made in Holland
2) 6DJ8/ECC88 GE ¥900 used WB gm=13800/13900, 13200/14000/7750min
1) 6DJ8 GE ¥700 used WB gm=11700/11500/7750min
2) 6DJ8/ECC88 made in Japan ¥600 used WB gm=11000/12600, 12500/12000/7750min
0) 6DJ8/ECC88 made in W.Germany ¥- used WB STRONG
2) 6DJ8 GE ¥600 used
1) 6DJ8 Russia ¥500 used
1) 6DJ8 ? ¥500 used gm=9800/10250/7750min
0) M3624/6DJ8 Toshiba ¥- NOS? STRONG
0) M3624/6DJ8 Toshiba ¥- used For Tektronics Oscilloscope
=HighμTwinTriode= (EIA/9LS - noval)
Ppmax=1.2W Epmax=330V Eh/Ih=6.3V/0.3A rp=62.5kΩμ=100 gm=1600μmhos
(see 6AX7 12AX7/7025 12BZ7 5751 20EZ7)
1) 6EU7 Mullard ¥4900 NIB
1) 6EU7 Bogen(Mullard-made) ¥3400 used RCA箱
1) 6EU7 Daystrom(Mullard-made) ¥3400 used GE箱
11) 6EU7 RCA ¥3700 NIB(hyyfvx)
3) 6EU7 RCA(Syl-made) ¥3300 NIB GrayLongBoxPlates
1) 6EU7 RCA ¥3300 NOS Syl箱
2) 6EU7 WH ¥3000 NIB
10) 6EU7 GE ¥3000 NIB 一部RaggedBox(ghx1v2nt)
1) 6EU7 Ray(GE-made) ¥3000 NIB
2) 6EU7 Syl ¥3000 NIB(sQ)
1) 6EU7 Tsol ¥3500 NIB
1) 6EU7 Ray ¥3000 NIB
1) 6EU7 WH ¥3000 NIB
1) 6EU7 Lindal ¥2500 NIB
1) 6EU7 GE ¥2100 used 1180/1260/875min Syl箱
1) 6EU7 GE ¥2100 used 1100/1200/875min WB -mb
1) 6EU7 ?(RCA-made) ¥2100 used 1160/1080/875min
1) 6EU7 Raytheon ¥2600 LightlyUsed 1470/1410/875min
(EIA/7S-octal) オーディオパワ管の比較1(3結) =PowerPentode= (EIA/7S-octal)
Ppmax=11W Epmax=375V Pc2max=3.75W Ec2max=285V Rg1max=100kΩ(fixed)/500kΩ(self) Eh/Ih=6.3V/0.7A
Pentode connection:
op1(A1S) : Ep=250V Ec2=250V Ec1=-16.5V Ipo=34mA Ic2o=6.5mA Ipmax=47mA Ic2max=10.5mA rp=80kΩ gm=2.5mS Zl=7kΩ Po=3.2W Dtot=8%
op2(A1pp) : Ep=315V Ec2=285V Ec1=-24V Ipo=62mA Ic2o=12mA Ipmax=80mA Ic2max=19.5mA Zlpp=10kΩ Po=11W Dtot=4%
op3(AB2pp) : Ep=375V Ec2=250V Ec1=-26V Ipo=34mA Ic2o=5mA Ipmax=82mA Ic2max=19.5mA Zlpp=10kΩ Po=18.5W Dtot=3.5%
Triode connection: Ppmax=10W Epmax=350V
op4(A1S) : Ep,c2=250V Ec1=-20V Ipo=31mA Ipmax=34mA rp=2.6kΩ gm=2.6mS Zl=4kΩ Po=0.85W Dtot=6.5%
op5(AB2pp) : Ep,c2=350V Ec1=-38V Ipo=48mA Ipmax=92mA Zlpp=6kΩ Po=13W Dtot=2%
ST
0) 6F6G Ray ¥- NIB(Q)
1) 6F6G Truetone ¥2700 NIB very-ragged-box
0) 6F6G/VT66A Syl ¥- NOS SmokedGlass
0) 6F6G Syl ¥- used (D)
0) 6F6G Brimar ¥- NOS BlackGlass engraved
0) 6F6G RadioTechnique(Philips) ¥- BulkNOS(Sx)
0) 6F6G Mazda ¥- NOS(Q)
0) 6F6G Neotron ¥- NOS SmokedGlass
1) 6F6G Neotron ¥2400 NOS ClearGlass (m)
1) 6F6G Grammont ¥2400 NOS ClearGlass (m)
0) 6F6G Tungsram ¥- NOS SmokedGlass(D)
0) 6F6G PhilipsMiniwatt ¥- NOS SmokedGlass
1) 6F6G RCA ¥2700 used SmokedGlass gm=2950/1640min Ip=31.3mA
1) 6F6G Syl ¥2200 used gm=2700/1640min Ip=26.9mA
1) 6F6G Syl ¥2200 used gm=2620/1640min Ip=25.8mA
1) 6F6G Syl ¥2200 used gm=2480/1640min Ip=25.1mA
1) 6F6G Syl ¥2200 usedLikeNew gm=2730/1640min Ip=28.5mA
0) 6F6G WH ¥2200 usedLikeNew gm=2960/1640min Ip=30.4mA
1) 6F6G WH ¥1600 used gm=2060/1640min Ip=26.2mA
1) 6F6G GM ¥2200 used gm=2730/1640min
1) 6F6G Philco ¥1600 used 74/50min ClearGlass
1) 6F6G Znth ¥1600 used gm=2100/1640min Ip=24.8mA
1) 6F6G Wizard ¥2200 used gm=2700/1640min
1) 6F6G Rogers ¥1800 used SmokedGlass gm=2480/1640min Ip=28.7mA
metal,GT new
1) JAN-CRC 6F6 RCA ¥2700 NIB MB SilverLogo Metal date=7-59
1) JAN 6F6 RCA ¥2700 NIB MB OrangeLogo Metal date=61-39
5) JAN 6F6 RCA ¥2600 NIB MB OrangeLogo Metal date=73-05(Qn)
1) JAN 6F6 RCA ¥2600 NIB MB OrangeLogo Metal date=12-75
2-pairs) JAN 6F6 RCA ¥5900/pair NIB (2xMatchedPairs) GrayPlates BtmGtr VeryRagedBox 50年代
20) 6F6 RCA ¥2600 NIB Metal
0) 6F6 RCA ¥- NOS WB Metal(Q)
0) 6F6 RCA ¥- NIB glass TopGetter BlkPlates(D)
0) 6F6 GE ¥- NIB
1) 6F6 GE ¥2300 NIB 青箱
1) 6F6 GE ¥2300 NIB OldOrange箱
1) 6F6 Syl ¥2300 NIB OldBox
1) 6F6 Krad ¥2300 NIB MB RaggedBox
1) 6F6GT RCA(Syl-made?) ¥2300 NIB TopGtr BlkPlate
1) 6F6GT Syl ¥2300 NIB MB ClearGlass Date=1-52
1) 6F6GT Syl ¥2300 NIB ClearGlass BlkPlate TopGetter
1) FAA 6F6GT Syl ¥2300 NIB ClearGlass BlkPlate TopGetter date=63-06
metal,GT used
1) 6F6 RCA ¥1900 used metal 86/50min
1) 6F6 RCA ¥1200 used metal 65/50min
1) 6F6/VT66 RCA ¥1500 used? metal 3710/1640min
1) 6F6/VT66 GE ¥1500 used? metal 3420/1640min
1) 6F6/VT66 GE ¥1500 used metal 2250/1640min Ip=27.3mA
1) 6F6 Syl ¥1500 used glass 3470/1640min
1) 6F6 RCA ¥400 used Metal 錆多し
1) 6F6GT Ray ¥800 used glass 2090/1640min
=HiFi PowerTriode= (EIA/T6A)
Ppmax=13W Epmax=350V Ehk=100V Rgmax=250kΩ(fixed) 500kΩ(self) Eh/Ih=6.3V/0.75A
op 1 A1S : Ep=250V Ec1=-18.5V Ipo=40mA Ipmax=49mA rp=1.4kΩ gm=7mS mu=10 Zl=5kΩ Dtot=5% Po=2.2W
op 2 A1S : Ep=280V Ec1=-21.5V Ipo=47mA Ipmax=57mA Zl=5kΩ Dtot=5.5% Po=3.2W
op 3 A1pp : Ep=280V Ec1=-21.5V Ipo=94mA Ipmax=118mA Zl=8kΩ Dtot=0.92% Po=6.8W
op 4 AB1pp : Ep=300V Ec1=-26.2V Ipo=55mA Ipmax= 84mA Zl=10kΩ Dtot=1.9% Po= 7W
op 5 AB1pp : Ep=350V Ec1=-30.0V Ipo=70mA Ipmax=105mA Zl=10kΩ Dtot=2.1% Po=10W
pin1-8 = 1(G)-2(H)-3(P)-4(NC)-5(G)-6(NC)-7(H)-8(K)
(pin-1 and pin-2 should be connected to radiate grid-heat.)
参考1 : 6GA4のEp-Ip特性
参考2 : 東芝データシートPage-1, Page-2, Page-3, Page-4(A1-push-pull scheme)
0) 6G-A4 TOSHIBA ¥9000 NIB(D)
0) 6G-A4 TOSHIBA ¥3500 used WHITE weak
=BeamPower= (EIA/7S-octal)
Ppmax=35W Epmax=800V Pc2max=10W Ec2max=440V Ikmax=200mA Ef/Ec=6.3V/1.5A
gm=20mS Rp=15kΩ Rgmax=500kΩs(fixed-bias) 700kΩs(self-bias) Ehkmax=+-100Vdc
・Single-A1: Ep=Ec2=250V Ip0=140mA Ic20=12mA Ipmax=151mA Ic2max=28mA Rk=57ohm Zl=1.6kΩ Po=15W Dtot=9.5%
・Single-A1(T): Ep=350V Ip0=103mA Ipmax=109mA Rk=160ohm Zl=2kΩ Po=7,5W Dtot=8%
・PushPull-AB1: Ep=700V Ec2=320V Ip0=90mA Ic20=2mA Ipmax=275mA Ic2max=42mA Ec1=-20V Zl=6kΩ Po=130W Dtot=3.2%
・PushPull-A1(T): Ep=380V Ip0=188mA Ipmax=204mA Rk=100ohm Zl=6kΩ Po=18.5W Dtot=2.5%
東芝詳細データ : Data sheet EpIp + AB1pp-schematic
6GB8 is very similar to 8417.
1) 6G-B8-HiS Toshiba ¥- NIB (sT)
1) 6G-B8-HiS Toshiba ¥10000 NIB
1) 6G-B8-HiFi Toshiba ¥10000 NIB
1) 6G-B8-HiFi Toshiba ¥10000 NIB オリジナル白箱 Top+SideGtr BlkPlates
6-pairs: reserved) 6GB8-HiFi Toshiba ¥offer NIB FactoryMatched
5) 6G-B8-HiFi Toshiba ¥10000 NIB
8:reserved) 6G-B8 Toshiba ¥8900 LightlyUsed VeryStrong BlackPlates
2:reserved) 6G-B8 Toshiba ¥8900 LightlyUsed VeryStrong BlackPlates TwinTopGtr Getterflashの様子
2:reserved) 6G-B8 Toshiba ¥8900 LightlyUsed VeryStrong BlackPlates TwinTop+Side getters
2) 6G-B8 Toshiba ¥5000 used
2) 6G-B8 Toshiba ¥4000 used Topゲッターは良、サイドゲッターは変色 gm=7250,7250/5500min Ip=37/39mA(539B)
=Power Beam= (EIA/9MQ-9T9) オーディオパワ管の比較2(Beam,5極管)
Pentode : Ppmax=19W Epmax=550V Ec2max=440V Pc2max=3.3W Ikmax=85mA Ehkmax=100Vdc/200Vpeak Rgmax=0.3MΩ(fixed)/1MΩ(self) Eh/Ih=6.3V/0.8A
op1(A1S) : Ep=300V Ec2=300V Ec1=-10V Ipo=60mA Ic2o=8mA Ipmax=75mA Ic2max=15mA gm=10.2mS rp=29kΩ Zl=3kΩ Po=11W Dtot=13%
op2(AB1pp) : Ep=300V Ec2=300V Ec1=-12.5V Ipo=86mA Ic2o=12.6mA Ipmax=116mA Ic2max=26mA Zl=6.6kΩ Po=23W Dtot=2.5%
op3(AB1pp) : Ep=400V Ec2=350V Ec1=-16V Ipo=77mA Ic2o=9.6mA Ipmax=143mA Ic2max=27mA Zl=6.6kΩ Po=37W Dtot=1.5%
op4(AB1pp) : Ep=450V Ec2=400V Ec1=-21V Ipo=66mA Ic2o=9.4mA Ipmax=144mA Ic2max=30mA Zl=6.6kΩ Po=45W Dtot=1.5%
op5(UL-AB1pp) : Ep=400V Ec2=40% tapped Ec1=-20.5V Ipo=80mA Ic2o=11.5mA Ipmax=138mA Ic2max=26.4mA Zl=6.6kΩ Po=32W Dtot=1.0%
Triode-connection : Ppmax=19W(Pc2inmax=3.3W) Epmax=440V Tbulb=240℃
op6 AB1pp(fixed bias) : Ep=400V Ec1=-20.5V Ipo=30x2mA Ipmax=57.5x2mA Zlpp=6.6kΩ Po=23W Dtot=2.5%
op7 AB1pp(self bias) : Ep=425V Rk=185ohm Ipo=44x2mA Ipmax=50x2mA Zlpp=6.6kΩ Po=21W Dtot=3.5%
(6GM5(9T9 base) is the most powerful tube among noval-socket-based power tubes
like 6BQ5/7189, 6GK6, 6RP15 etc, and also shows excellently low distortion charac-
teristics. High maximum G2 voltage spec. also allows higher B+ for ultra-linear
or triode connections than noval ones, resulting in better sound performance. 6GM5
should have been recommended more highly in the past...)
6GM5 7591 7868 詳細規格の比較
(規格が異なるビーム管7695(Eh/Ih=50V/0.15A),及び7754(Eh/Ih=6.3V/1.2A)はICを除き同一ピン配列の9T9)
(強力なMT管6973及び、その近似管6CZ5と類似ピン配列)
4) 6GM5 RCA(Syl-made) ¥5900 NIB TipTop
4) 6GM5 RCA ¥5900 NIB
8) 6GM5 GE ¥5900 NIB RaggedBox
2) 6GM5 GE ¥5900 NIB
5) 6GM5 GE ¥5900 NIB
1) 6GM5 Syl ¥5900 NIB TipTop 9600/5500min Ip=51mA
5) 6GM5 Dmnt(Syl-made) ¥5900 NIB
1) 6GM5 Dmnt ¥5900 NIB
1) 6GM5 Philco ¥5900 NIB
=Triode Pentode= (EIA/9LZ - noval)
5極部:Ppmax=9W Epmax=300V Pc2max=1.5W Ec2max=300V
3極部:Ppmax=0.5W Epmax=300V Eh/Ih=6.3V/0.7A
2) ECL86/6GW8 Mullard(Holland) ¥4300 NIB
1) 6GW8/ECL86 RCA(Mullard-made) ¥4300 NIB Holland
1) 6GW8/ECL86 GE(Gt.Britain/Mullard-made) ¥4300 NIB
1) ECL86/6GW8 Amprx ¥3700 NIB
2) ECL86 Haltron ¥3200 NIB
10) 6GW8/ECL86 RCA(Holland) ¥3700 NIB Philips-made
2) 6GW8/ECL86 RCA(W.Germany) ¥3500 NIB (sQ)
0) 6GW8/ECL86 RCA ¥- NIB(Q)
1) 6GW8/ECL86 GE ¥2800 NIB
1) 6GW8/ECL86 GE ¥3500 NIB Holland
2) 6GW8/ECL86 GE(Gt.Britain) ¥3700 NIB RaggedBox
1) 6GW8/ECL86 Syl(W.Germany) ¥2800 NIB
1) 6GW8/ECL86 Syl(England) ¥2700 NIB
1) 6GW8/ECL86 Syl(England) ¥2700 NIB
0) 6GW8 National ¥2400 NIB(sD)
1) 6GW8 Rogers ¥2400 NOS? Canada
(also see 6LQ6, 6MJ6) Sweep Tubes
(EIA/9QL-NOVAR)
2) 6JE6C/6LQ6 Znth(GEmade) ¥5700 NIB TwinSideGetter gm=11800/5800min,11260/5800min
1) 6JE6C/6LQ6 Znth(GEmade) ¥5700 NIB TwinSideGtr
0) 6JE6C GE ¥- NIB TwinSideGtr
1) 6JE6C/6LQ6 Syl ¥5700 NIB TwinSideGtr
1) 6JE6C Syl ¥5700 NIB TwinSideGtr
6) 6JE6C Syl ¥5700 NIB TwinSideGtr
1) 6JE6C Syl ¥5700 NIB TwinSideGtr 10200/5800min
5) 6JE6C/6LQ6 Syl ¥5700 NIB TwinSideGtr
2) 6JE6C/6LQ6 Syl(Japan) ¥5700 NIB TwinSideGtr
1) 6JE6C/6LQ6 SylECG ¥5700 NIB TwinSideGtr
1) 6JE6C WH ¥5700 NIB TwinSideGtr
1) 6JE6C WH ¥5700 NOS TwinSideGtr WB
1) 6JE6C GE ¥3300 used TwinSideGtr 12700/5800min
0) 6JE6C GE ¥- used TwinSideGtr
1) 6JE6C/6LQ6 GE ¥1800 used OB TwinSideGtrr gm=6300/5800min
1) 6JE6C GE ¥1800 used GE箱 gm=7500/5800min チップラトルあり(動作問題なし)
0) 6JE6C RCA(GEmade) ¥- used TwinSideGtr
0) 6JE6C/6LQ6 Syl ¥- used (写真左) TopGtr
0) 6JE6C/6LQ6 Syl ¥- used (写真右) TwinSideGtr
1) 6JE6C Syl ¥2300 used TwinSideGtr gm=10000/5800min Getter小さい
1) 6JE6A Syl ¥2200 used TwinSideGtr gm=7500/5800min
1) 6JE6C/6LQ6 Znth ¥2700 used TwinSideGtr gm=11700/5800min
Sweep Tubes (EIA/12FY-compactron)
( 代表的水平偏向管、6MB6と同一ピン配列)
(同一pin配列=6JS6A,B,C,,23JS6A,31JS6C,6LR6,35LR6,30MB6)
(ソケットワイヤリング(wiring)方法)
1) 6JS6C RCA ¥5900 NIB TwinTopGtr
6) 6JS6C RCA ¥5900 NIB(vAht)
2) 6JS6C RCA ¥5900 NIB TwinSideGtr
4) 6JS6C RCA(GE-made) ¥5900 NIB TwinSideGtr
4) 6JS6C RCA(Syl-made) ¥5900 NIB TwinSideGtr
0) 6JS6C GE ¥5800 NIB
3) 6JS6C GE ¥5800 NIB TwinSideGtr(vQ)
1) 6JS6C RCA(GE-made) ¥5800 NIB TwinSideGtr
1) 6JS6C Motorola(GE-made) ¥5800 NIB TwinSideGtr
1) 6JS6C InterC(GE-made) ¥5800 NIB TwinSideGtr
1) 6JS6C El-Menco(GE-made) ¥5800 NIB TwinSideGtr
5) 6JS6C Syl ¥5800 NIB RaggedBox
1) 6JS6C Syl ¥5800 NIB
1) 6JS6C Syl ¥5800 NIB
1) 6JS6C RCA(Syl made) ¥5800 NIB TwinSideGtr
1) 6JS6C Inter(Syl made) ¥5800 NIB
1) 6JS6B RCA ¥5800 NIB BlkPlate TwinTopGtr +++
1) 6JS6B Realistic(GEmade) ¥5800 NIB
1) 6JS6C Syl ¥5800 NIB
0) 6JS6A Syl ¥- used(D)
1) 6JS6C Syl ¥2700 used
1) 6JS6 Lindal(made in Japan) ¥5100 NIB
1) 6JS6B GE ¥2400 used
1) 6JS6C Philco ¥2700 used
1) 6JS6C Philco ¥2700 used RCA箱
Sweep Tubes (EIA/12GW-compactron)
(同一pin配列=6LF6,6MH6,20LF6,27LF6,6KD6,30KD6,36/40KD6)
各社6/30/36/40KD6の外観比較例 ソケットワイヤリング(wiring)方法
0) 6KD6 RCA ¥- NIB TwinTopGtr(D)
2) 6KD6 RCA ¥6000 NIB(D)
0) 6KD6 RCA ¥- NIB
1) 6KD6 RCA ¥6000 NIB TwinSideGtr
2) 6KD6 RCA(GE-made) ¥6000 NIB TwinSideGtr
1) 6KD6 RCA(GE-made) ¥6000 NIB
1) 6KD6 GE ¥6000 NIB AdjacentTwinSideGtr
6) 6KD6 GE ¥6000 NIB LongGlass TwinTopGtr
2) 6KD6 GE ¥6000 NIB TwinSideGtr(Q)
1) 6KD6 GE ¥6000 NIB TwinSideGtr RaggedBox
1) 6KD6 GE ¥5700 NIB LongGlass TwinTopGtr LooseTopCap
1) 6KD6 WH(GE-made) ¥6000 NIB
1) 6KD6 Syl ¥6000 NIB
2) 6KD6 Syl ¥6000 NIB Top+TwinSideGtr
2) 6KD6 Syl ¥6000 NIB Top+SingleSideGtr RaggedBox
1) 6KD6 Syl ¥6000 NIB
5) 6KD6 Syl ¥6000 NIB TwinSideGtr RaggedBox
1) 6KD6 Admrl ¥2700 used
2) 6KD6 RCA ¥3000 used gm>15000,15000/7500min
1) 6KD6 RCA ¥3000 used
1) 6KD6 RCA ¥1500 used TopCap無
1) 6KD6 GE ¥3000 used?
1) 6KD6 - ¥3000 used CGE箱
Sweep Tubes (EIA/9RJ-Magnoval)
(see EL519 also see PL509 PL519)
1) 6KG6A/EL509 RCA ¥5300 NIB
1) 6KG6A/EL509 RCA ¥5300 NIB TwinSideGtr GtBritain
1) 6KG6A/EL509 RCA ¥5300 NIB Top+SideGtr RaggedBox
1) 6KG6A/EL509 Syl ¥4700 NIB
2) 6KG6A/EL509 Syl ¥4700 NIB
1) 6KG6A GE ¥4700 NIB
1) 6KG6A GE ¥4100 NOS? Lindal箱
Sweep Tubes (EIA/12GU - compactron)
1) 6KN6 RCA ¥3000 NIB
1) 6KN6 RCA ¥3000 NIB
2) 6KN6 RCA ¥3000 NIB Top+SideGtr
2) 6KN6 GE ¥3000 NIB TwinSideGtr
5) 6KN6 GE ¥3000 NIB TwinSideGtr *$**
4) 6KN6 Syl ¥2700 NIB
3) 6KN6 Syl ¥2700 NIB
1) 6KN6 Syl ¥2700 NIB TwinSideGtr
2) 6KN6 Syl ¥2700 NIB Top+SideGtr
1) 6KN6 WH ¥2700 NIB TwinTopGtr
1) 6KN6 WH ¥2700 NIB TwinSideGtr
1) 6KN6 Znth ¥2700 NIB
3) 6KN6 National(made in Japan) ¥2700 NIB
1) 6KN6 GE ¥2000 used >10000/4400min RCA箱
Sweep Tubes (EIA/9QU-NOVAR)
1) 6KV6A RCA ¥3700 NIB
1) 6KV6A Admrl ¥3300 NIB
(see KT66 1614 1622 7027/A)
オーディオパワ管の比較1(3結) オーディオパワ管の比較2(Beam,5極管)
(also see 5881 5932 6098 6384 KT-66)
=Beam Power Amplifier= (EIA/7AC,7S - octal) Eh/Ih=6.3V/0.9A
◆RCA-6L6 (metal - MT10 bulb)
Ppmax=24W Epmax=375V(A1), 400V(AB1,AB2) Pc2max=3.5W Ec2max=250V(A1), 300V(AB1,AB2)
op 1 A1S(self) : Ep=250V Ec2=250V Rk=170ohm Edrive=14Vpeak Ipo=75mA Ipmax=78mA Ic2o=5.4mA Ic2max=7.2mA Zl=2.5kΩ Dtot=10% Po=6.5W
op 2 A1S(fixed) : Ep=375V Ec2=250V Ec1=-17.5V Edrive=17.5Vpeak Ipo=57mA Ipmax=67mA Ic2o=2.5mA Ic2max=6mA Zl=4kΩ Dtot=11.5% Po=11.5W
op 3 A1pp(fixed): Ep=250V Ec2=250V Ec1=-16V Edrive=32Vp-p Ipo=120mA Ipmax=140mA Ic2o=10mA Ic2max=16mA Zl=5kΩ Dtot=2.5% Po=14.5W
op 4 AB1pp(fixed): Ep=400V Ec2=300V Ec1=-25V Edrive=50Vp-p Ipo=102mA Ipmax=152mA Ic2o=6mA Ic2max=17mA Zl=6.6kΩ Dtot=2% Po=34W
op 5 AB2pp(fixed): Ep=400V Ec2=300V Ec1=-25V Edrive=80Vp-p Ipo=102mA Ipmax=230mA Ic2o=6mA Ic2max=20mA Zl=3.8kΩ Pdrive=0.35W Dtot=-% Po=60W
◆Sylvania 6L6, 6L6G(ST16 bulb), RCA-6L6GB(straight-GT - T12 bulb)
Ppmax=19W Epmax=360V Pc2max=2.5W Ec2max=270V Ehk=180V Rg1max=100kΩ(fixed),500kΩ(self)
Triode con : Pp+Pc2max=19W Ep,Ec2max=275V Ehk=180V
op 1 A1S(Triode): Ep,Ec2=250V Ec1=-20V Edrive=20Vpeak Ipo=40mA Ipmax=44mA Zl=5kΩ Dtot=5% Po=1.4W
op 2 A1S(fixed) : Ep=250V Ec2=250V Ec1=-14V Edrive=14Vpeak Ipo=72mA Ipmax=79mA Ic2o=5mA Ic2max=7.3mA Zl=2.5kΩ Dtot=10% Po=6.5W
op 3 AB1pp(fixed): Ep=360V Ec2=270V Ec1=-22.5V Edrive=45Vp-p Ipo=88mA Ipmax=132mA Ic2o=5mA Ic2max=15mA Zl=6.6kΩ Dtot=2% Po=26.5W
op 3 AB2pp(fixed): Ep=360V Ec2=270V Ec1=-22.5V Edrive=72Vp-p Ipo=88mA Ipmax=205mA Ic2o=5mA Ic2max=16mA Zl=3.8kΩ Dtot=2% Po=47W
◆TungSol-6L6GB(straight-GT - T11 bulb)
Ppmax=22W Epmax=400V Pc2max=2.8W Ec2max=300V Ehk=200V Rg1max=100kΩ(fixed),500kΩ(self)
◆Sylvania-6L6WGA(straight-GT w/ThickBase - T12 bulb)
Ppmax=21W Epmax=400V Pc2max=2.75W Ec2max=300V Ehk=200V
◆TungSol-6L6WGB/5932(straight-GT - T11 bulb)
Ppmax=26W Epmax=400V Pc2max=3.5W Ec2max=300V Ehk=200V
◆GE-6L6GC(straight-GT - T12 bulb)
Ppmax=30W Epmax=500V Pc2max=5W Ec2max=450V Ehk=200V Rg1max=100kΩ(fixed),500kΩ(self)
Triode con : Pp+Pc2max=30W Ep,Ec2max=450V Ehk=200V
op 1 AB1pp(fixed): Ep=450V Ec2=400V Ec1=-37V Edrive=70Vp-p Ipo=116mA Ipmax=210mA Ic2o=5.6mA Ic2max=22mA Zl=5.6kΩ Dtot=1.8% Po=55W
metal
84) 6L6 RCA ¥3700 NIB Metal MB(hyy6G4z)
1) 6L6 RCA ¥3700 NIB Metal RB(Sn)
3) 6L6 RCA ¥3700 NIB Metal old-RB
1) 6L6 RCA ¥3700 NOS Metal WB
2) 6L6 RCA ¥3700 NIB Metal MB
2) 6L6/VT115 Krad ¥3700 NIB Metal MB
0) 6L6 Ray ¥- NIB Metal
2) 6L6 CBS ¥3700 NIB Metal
4) 6L6 - ¥3700 NIB Metal
1) 6L6 RCA ¥3700 NIB Metal
5) 6L6 RCA ¥2800 used Metal gm=42,43,43,44,44/25min 錆あり
2) 6L6 RCA ¥2800 used Metal gm=43,44/25min やや錆あり
2) 6L6 RCA ¥2800 used Metal gm=40,44/25min
2) 6L6 RCA ¥2400 used Metal gm=34,37/25min
1) 6L6 CBS ¥2800 used Metal gm=5750 錆あり
1) 6L6 RCA ¥2800 used Metal gm=5600/3300min Ip=50mA
1) 6L6 RCA ¥2800 used Metal gm=6000/3300min Ip=54mA date=113 ベースIndexGuide折れ SilverLogo
1) 6L6 RCA ¥2800 used Metal gm=5900/3300min Ip=49.5mA date=913 ベースIndexGuide折れ SilverLogo
1) 6L6 RCA ¥3000 used Metal gm=5800/3300min Ip=52mA date=3-48 SilverLogo
1) 6L6 RCA ¥3000 used Metal gm=5750/3300min Ip=49.9mA lot=S5E SilverLogo justRusty
1) 6L6 RCA ¥3000 used Metal gm=5700/3300min Ip=51.0mA lot=S5E SilverLogo justRusty
1) 6L6 RCA ¥3000 used Metal gm=5500/3300min Ip=51.0mA lot=S5E SilverLogo justRusty
1) 6L6 RCA ¥3000 used? Metal gm=5450/3300min Ip=48.0mA date=59-43 SilverLogo VeryClean
1) 6L6 RCA ¥3000 used Metal gm=5300/3300min Ip=50mA date=1-22 SilverLogo
1) 6L6 RCA ¥2800 used Metal gm=5340/3300min Ip=48mA date=8-48 SilverLogo
1) 6L6 RCA ¥2800 used Metal gm=5200/3300min Ip=47mA date=352 SilverLogo
1) 6L6 RCA ¥2600 used Metal gm=5000/3300min
1) 6L6 RCA ¥2600 used Metal gm=4750/3300min Ip=45.0mA lot=BX VeryClean OrangeLogo
1) 6L6 RCA ¥2600 used Metal gm=4450/3300min Ip=47.5mA date=3-04 SilverLogo
1) 6L6 RCA ¥2600 used Metal gm=4630/3300min Ip=46.5mA lot=S5E SilverLogo justRusty
1) VT-115/6L6 RCA ¥2800 used Metal gm=5060/3300min Ip=48.3mA SilverLogo justRusty
1) VT-115/6L6 RCA ¥2800 used Metal gm=5250/3300min Ip=52.5mA lot=S3E SilverLogo justRusty
0) 6L6 RCA ¥- used Metal
2) 6L6 CBS ¥2400 used Metal
1) JAN-CKR 6L6/VT115 Krad ¥2800 used Metal 43/25min
ST
0) 6L6G RCA ¥- NIB gm=5600/3300min Up=49mA, 5860/3300min Ip=49mA date=613(sD)
0) 6L6G RCA ¥- used?(mQ)
1) 6L6G RCA ¥5900 used? gm= 6200/3300min
1) 6L6G RCA ¥5900 used gm= 6480/3300min Ip=55mA(539B)Base底に部分割れ有(電気的・機械的問題無)
0) 6L6G RCA ¥- used gm= 6200/3300min Ip=50mA, 6100/3300min Ip=55mA(539B)
1) 6L6G RCA ¥6900 used? gm=6100/3800min Ip=54mA(Hickok-539B)
1) 6L6G RCA ¥6900 used? gm=5900/3800min Ip=56mA(Hickok-539B)
1) 6L6G RCA ¥5900 used gm= 5650/3300min Ip=54mA(539B)
1) 6L6G RCA ¥5900 usedLikeNew gm= 5630/3300min Ip=48.3mA (539B) SmokedGlass
1) 6L6G RCA ¥5800 used gm= 5250/3300min Ip=48.5mA (539B) SmokedGlass
1) 6L6G RCA ¥5000 used gm= 5950/3300min Ip=54.5mA(539B) poorGtrFlash(no-gas & stable)
1) 6L6G RCA ¥4900 used gm= 5630/3300min Ip=48mA (539B) poorGtrFlash(no-gas & stable)
1) 6L6G RCA ¥2900 used gm=4800
1) 6L6G RCA ¥2000 used gm=3750/3125min PoorGetterFlash
1) JAN 6L6G GE ¥7500 used? gm=6100/3800min Ip=58mA(Hickok-539B)
1) 6L6G GE ¥4900 used? gm=5750/3300min
1) 6L6G Syl ¥8000 NIB gm=5250/3800min Ip=52mA(Hickok-539B)
1) 6L6G Syl ¥4300 used gm= 5630(GuidePin折れ/マーキング付)
1) 6L6G Syl ¥5900 usedLikeNew gm= 5750/3300min Ip=50mA (539B) SmokedGlass ClearTop LargeWaistGtr
1) 6L6G Syl ¥5900 usedLikeNew gm= 5740/3300min Ip=56mA (539B) SmokedGlass ClearTop LargeWaistGtr
1) 6L6G Krad ¥5700 usedLikeNew gm= 5130/3300min Ip=56mA (539B) BlkGlass ClearTop LargeWaistGtr
2) VT115A/6L6G Tsol ¥6500 NIB MB raged box gm= 5200,5700/3300min
1) 6L6G Ray ¥5900 used gm= 5700/3300min Ip=51mA(539B)
0) 6L6G NU ¥- NIB(D)
1) 6L6G NU ¥5700 used STRONG
2) 6L6G WH ¥5700 used 6500/3300min, 6400/3300min
1) 6L6G Ceco ¥5700 NOS?/used?
1) 6L6G Philco ¥5700 used 5300/3300min SmokedGlass
small ST
1) 6L6GA Syl ¥4300 NIB 6400/3300min
3) 6L6GA Syl ¥4300 NOS/NIB SmokedGlass 同一ロット152 (2)Raytheon箱 (1)Sylvania箱
1) 6L6GA Syl ¥4300 NIB SmokedGlass MB 6400/3300min
2) 6L6GA Syl ¥3700 used gm=5010,5300/3300min
3) 6L6GA Syl ¥3700 used gm=5200,5000,4700/3300min Ip=48.3mA,45.7mA,45mA date=452,452,452
1) 6L6GA Syl ¥2500 used gm=37/25min(TV-7) SmokedGlass
1) 6L6GA Silvertone ¥3500 used GE箱 5600/3300min
2) 6L6GA Magnavox ¥2700 used gm=5700/3300min, 5800/3300min
=>同一ロット/C9M Getterフラッシュは消えているがエミッションは強力でPlate電流も安定
1) 6L6GA Pinnacle ¥2000 used
3) 6L6GAY NU ¥4300 NIB SmokedGlass MB
1) 6L6GAY NU ¥3300 used SmokedGlass GuidePin折れ gm=7800/3800min
2) 6L6WGA/5932 Syl ¥5900 used 茶Base Twin-BlackPlates 5800/3300min, 6125/3300min DATE #246, 219
GT(6L6GB)
1) 6L6GB RCA ¥5900 used GrayPlate ClearTop BtmGtr gm=4800/3300min Ip=43mA
1) 6L6GB RCA ¥6300 used BlkPlate BtmGtr RegularClearGlassTop 5625min Ip=48mA(539B) date=59-22 WB Silver base-print
1) 6L6GB RCA ¥5900 used BlkPlate BtmGtr RegularClearGlassTop 4800min Ip=50mA(539B) WB Orange glass-print
2) 6L6GB RCA ¥5900 used BlkPlate BtmGtr RegularClearGlassTop gm=5130,5380/3300min Ip=50mA,53mA(539B) Rubbed-off-Base-print WB
1) 6L6GB GE ¥5700 NOS Tsol箱
2) 6L6GB GE ¥5000 used WB justSmallGetterFlash 5100,5500/3300min BlackPlates SideTwinGetter
2) 6L6GB Syl ¥5700 NIB BlkPlate/TopGetter 7250,7600/3300min
1) 6L6GB Philco(Sylvania-made) ¥5000 used BlkPlate TopGtr 5480min Ip=52mA(539B) WB date=5829 Yello Base-print
1) 6L6GB Philco(Sylvania-made) ¥5000 used BlkPlate TopGtr 5900min Ip=58mA(539B) WB date=5843 Orange Base-print
2) 6L6GB Syl ¥5700 NIB BlkPlate 6500/6400/3300min
1) 6L6GB WH ¥5700 NIB BlkPlate
1) 6L6GB Ray ¥5500 NIB BlkPlate Getterやや小 5450/3300min
1) 6L6GB Ray ¥5700 NIB BlkPlate BtmGtr 4700/3300min
1) 6L6GB Ray ¥5700 NIB BlkPlate Top-D-Gtr 4750/3300min Ip=51mA(539B)date=57-13
1) 6L6GB Syl ¥5000 used? BlkPlate/TopGetter 5750/3300min
1) 6L6GB Syl ¥5700 NIB GrayPlate
1) 6L6GB/GC RSD ¥3900 NIB GrayPlate
GT(6L6WGB)
4) 6L6WGB Sylvania ¥offer NIB MB 1975 SideGtr
4) 6L6WGB Penta Lab ¥2200 NOS WHITE
1) 6L6WGB Syl ¥3700 NOS MB 黒Base Date=7426
1) 6L6WGB Syl ¥4100 NOS WB 茶Base gm=40/25min
0) 6L6WGB Phlps ECG ¥- NOS MB 黒Base
1) 6L6WGB Phlps ECG ¥3000 NOS WB 黒Base
1) 6L6WGB(5881) Tsol ¥4300 NOS MB 茶Base Date=7-62 GuidePin折
1) JAN-CTL 6L6WGB(5881) Tsol ¥3300 used 茶Base Date=5916 25/25min(TV-7B/U)
GT(6L6GC)
(6L6GC = nearly same as 7027/A: see 7027/A)
0) 6L6GC RCA ¥- NIB BlkPlt BtmGtr RegularClearGlassTop matched quad(Q)
0) 6L6GC RCA ¥- NIB BlkPlt SideGtr RegularClearGlassTop(Q)
1) 6L6GC RCA ¥12500 NIB BlkPlate
1) 6L6GC RCA ¥12500 NIB BlkPlate TwinSideGtr
1) 6L6GC RCA ¥12500 NIB BlkPlate BtmGtr RegularClearGlassTop +++
1) 6L6GC RCA ¥12500 NIB BlkPlate BtmGtr RegularClearGlassTop 5750/3300min(539B)
1) 6L6GC RCA ¥12500 NIB BlkPlate BtmGtr RegularClearGlassTop 5300/3300min Ip=49mA(539B)
2) 6L6GC RCA ¥9000 used? BlkPlate BtmGtr RegularClearGlassTop 5000,5130/3300min(539B) WB
2) 6L6GC RCA ¥9000 NOS? BlkPlate BtmGtr RegularClearGlassTop 4950,5350/3300min Ip=50mA,49mA(539B) WB
1) 6L6GC RCA ¥9000 usedLikeNew BlkPlate BtmGtr RegularClearGlassTop 5800/3300min Ip=50mA(539B) WB
1) 6L6GC RCA ¥9000 usedLikeNew BlkPlate BtmGtr RegularClearGlassTop 5300/3300min Ip=50mA(539B) WB
1) 6L6GC RCA ¥9000 usedLikeNew BlkPlate BtmGtr RegularClearGlassTop 4700/3300min Ip=61mA(539B) WB
1) 6L6GC RCA ¥9000 used BlkPlate BtmGtr RegularClearGlassTop 4800/3300min Ip=48mA(539B) WB
1) 6L6GC RCA ¥9000 used BlkPlate BtmGtr RegularClearGlassTop 5300/3300min Ip=50mA(539B) WB Orange base-print
1) 6L6GC RCA ¥9000 used BlkPlate BtmGtr RegularClearGlassTop 5480/3300min Ip=51mA(539B) WB Silver base-print
1) 6L6GC RCA ¥12000 NOS BlkPlate SideGtr RegularClearGlassTop 5500/3300min(539B) 80mA/40mAmin(W19) WB
1) 6L6GC RCA ¥12000 NOS BlkPlate SideGtr RegularClearGlassTop 5870/3300min(539B) 87mA/40mAmin(W19) WB
0) 6L6GC RCA ¥- used?LikeNew BlkPlate SideGtr RegularClearGlassTop 5570/3300min(539B) 77mA/40mAmin(W19)
1-pair) 6L6GC RCA ¥16000/pair used BlkPlate SideGtr RegularClearGlassTop 5630,5390/3300min(539B) 53mA,51mA(539B)
1本のCenterPin折 print=5%
1) 6L6GC (前:写真中央、後ろ:写真中央) RCA ¥9000 used BlkPlate SideGtr RegularClearGlassTop 5480/3300min Ip=50mA(539B) RCA箱
1) 6L6GC RCA ¥9000 used BlkPlate SideGtr RoundClearGlassTop 80mA/40mAmin(Funke W19)
1) 6L6GC RCA ¥9000 used BlkPlate SideGtr RoundClearGlassTop 5500/3300min Ip=52mA(Hickok-539B)
1) 6L6GC RCA ¥9000 used BlkPlate SideGtr RoundClearGlassTop 5370/3300min Ip=52mA(Hickok-539B)
1) 6L6GC RCA ¥8500 used BlkPlate SideGtr RoundClearGlassTop 5500/3300min Ip=50mA(Hickok-539B)
1) 6L6GC RCA ¥8500 used BlkPlate SideGtr RoundClearGlassTop 5250/3300min Ip=50mA(Hickok-539B)
1) 6L6GC (前:写真左、後ろ:写真左) RCA ¥8500 used BlkPlate SideGtr RoundClearGlassTop 5000/3300min Ip=52mA(Hickok-539B) GE箱
1) 6L6GC (前:写真右、後ろ:写真右) RCA ¥8500 used BlkPlate SideGtr RoundClearGlassTop 4980/3300min Ip=52mA(Hickok-539B) GE箱
1) 6L6GC RCA ¥8500 used BlkPlate SideGtr RoundClearGlassTop 4800/3300min Ip=49.5mA(Hickok-539B)
1) 6L6GC RCA ¥8500 used BlkPlate SideGtr RoundClearGlassTop 4900/3300min Ip=46.1mA(Hickok-539B)
0) 6L6GC RCA ¥- NIB BlkPlt SideGtr RoundClearGlassTop(sD)
0) 6L6GC RCA ¥- NIB BlkPlate SideGtr RoundClearGlassTop 5800/3300min
0) 6L6GC RCA ¥- NIB BlkPlate SideGtr RoundClearGlassTop 5750/3300min Ip=51mA(Hickok-539B)
0) 6L6GC RCA ¥- NIB BlkPlate SideGtr RoundClearGlassTop 5300/3300min Ip=51mA(Hickok-539B)
0) 6L6GC RCA ¥- NIB BlkPlate SideGtr RoundClearGlassTop 5250/3300min Ip=53mA(Hickok-539B)
1) 6L6GC RCA ¥12000 NOS BlkPlate SideGtr RoundClearGlassTop 6250/3300min Ip=56mA(Hickok-539B)WB
1) 6L6GC Znth(RCA-made) ¥10000 NIB BlkPlate SideGtr RoundTopGlass 5000/3300min(539B) 73mA/40mAmin(W19)
0) 6L6GC RCA ¥- usedLikeNew BlkPlate SideGtr RoundClearGlassTop 5400,5500/3300min Ip=55mA,54mA(539B)(D)1) 6L6GC RCA ¥9000 usedLikeNew BlkPlate SideGtr RoundClearGlassTop 5450/3300min
2) 6L6GC RCA ¥7900 LightlyUsed BlkPlate SideGtr RoundClearGlassTop 5250,5200/3300min Ip=51mA,59mA(539B)
CenterPin折
0) 6L6GC GE ¥- NIB GrayPlate SideGtr(Sn)
2) 6L6GC GE ¥8000 NIB GrayPlate SideGtr
1) 6L6GC GE ¥5700 used新同品 6500/3300min GrayPlate SideGtr(写真右)
1) 6L6GC GE ¥5700 used 5860/3300min GrayPlate SideGtr
1) 6L6GC GE ¥5700 used 4500/3300min Ip=50mA(539B) GrayPlate TwinSideD-Gtr date=61-52 NonDiscoloration
1) 6L6GC GE ¥5700 usedLikeNew 5130/3300min Ip=56mA(539B) GrayPlate TwinSideD-Gtr date=59-52 NonDiscoloration
1) 6L6GC RCA(GE-made) ¥5700 used 5140/3300min Ip=46mA(539B) GrayPlate SideGtr
1) 6L6GC Lindal(GE-made) ¥4600 usedStrong gm=4900/3300min Ip=44.3mA GrayPlate SideGtr(539B)@@
0) 6L6GC Syl ¥- NIB 5700/3300min TopGetter(写真左)
1) 6L6GC Syl ¥5600 NIB GrayPlate TopGtr(T)
1) 6L6GC Syl ¥5600 NIB GrayPlate Top+SideGtr
0) 6L6GC Syl ¥- NOS WB GrayPlate TopGtr(sT)
1) 6L6GC Syl ¥4300 used LongGlass GrayPlate TopGtr 5300/3300min Ip=49mA(539B)
0) 6L6GC Ray(Syl-made) ¥- NIB(T)*
0) 6L6GC Executone(Syl-made) ¥- NOS TopGetter
0) 6L6GC Philips ¥- NIB(Q)
0) 6L6GC El-Menco ¥- NIB made in Korea(sD)
1) 6L6GT Brimar ¥2500 NIB Foreign-made glass GrayPlate
1) 6L6GC-STR Ruby ¥1000 used TopGtr
Sweep Tubes (EIA/12GJ-compactron)
very similar to 6JS6B
(アマチュア無線等-送信器ファイナル用8950のベースと考えられる)
(ソケットワイヤリング(wiring)方法)
1) 6LB6 RCA ¥3900 NIB TwinSideGtr
1) 6LB6 GE ¥3900 NIB gm=12500/6300min
1) 6LB6 GE ¥3900 NIB
1) 6LB6 GE ¥3900 NIB TwinSideGtr
1) 6LB6 Znth(GE-made) ¥3900 NIB TwinSideGtr
1) 6LB6 Znth(GE-made) ¥3900 NIB TwinSideGtr
1) 6LB6 Syl ¥3900 NIB
1) 6LB6 Syl ¥3900 NIB Top+TwinSideGtr
1) 6LB6 Syl ¥3900 NOS gm=10700
1) 6LB6 Syl ¥3900 NOS gm=10700 Top+SideGtr
1) 6LB6 Syl ¥3900 NOS Top+SideGtr
1) 6LB6 Sylvania-ECG ¥3900 NIB Top+TwinSideGtr
1) 6LB6 WH ¥3900 NOS gm=10700 TwinSideGtr
2) 6LB6 RCA(GE-made) ¥2100 used gm=12250,12700/6300min
2) 6LB6 RCA ¥2100 used gm=10100,9750
1) 6LB6 GE ¥2100 used gm=8700/6300min Dmnt箱
1) 6LB6 GE ¥1500 used cap無 RCA箱
1) 6LB6 Znth(GE-made) ¥1500 used GE箱 TwinSideGtr
1) 6LB6 Syl ¥2100 used 1gm=14000
1) 6LB6 Znth ¥2100 used gm=10750
1) 6LB6 Lindal(made in Japan) ¥2100 used gm= >9300/6300min GE箱
1) 6LB6 Znth ¥1500 used Top+TwinSideGtr ガラス=かなり変色あり
1) 6LB6 Znth ¥500 used(発振ぎみ) >10000/6300min
1) 6LB6 Znth ¥700 新同(Getter-リングが折れている) gm=11250
(see 27LF6) Sweep Tubes (EIA/12GW-compactron)
(最強の水平偏向管)
Sylvania-6LF6: Ppmax=40W Ep-peakmax=8000V Epmax=990V Pc2max=9W Ec2max=275V Ik-peakmax=1.4A Tbulb=300℃ Ehkmax=200V 6.3V/2A
GE-6MH6: Ppmax=38.5W Ep-peakmax=8000V Pc2max=7W Ec2max=275V Ik-dcmax=500mA Ik-peakmax=1.75A Tbulb=275℃ Ehkmax=200V Rgmax=1.2MΩ 6.3V/2.65A
(同一pin配列=6LF6,6MH6,20LF6,27LF6,6KD6,30KD6,36/40KD6)
(ソケットワイヤリング(wiring)方法)
0) 6LF6 Amperex(Holland) ¥- NIB Long&HeavyGlass (D)
1) 6LF6 RCA(GtBritain) ¥9000 New TwinSideGtr Long&HeavyGlass
1) 6LF6 RCA(GtBritain) ¥6900 LikeNew 8600/5200min(tested w/ Hickok-539B+HA5) TwinSideGtr GE箱 Long&HeavyGlass
1) 6LF6 GE(GtBritain) ¥8900 NOS 8250/5200min(tested w/ Hickok-539B+HA5) VeryRaggedBox TwinTopGtr Long&HeavyGlass
1) 6LF6 Motorola(Holland) ¥5100 used >15,000/7500min Glass変色あり GoodTopGetter RCA箱
1) 6LF6 Motorola(Holland) ¥3300 used Long&HeavyGlass Glass変色あり TopGetter Syl箱
1) 6LF6 Zenith(Holland) ¥5100 LightlyUsed 8000/5200min(tested w/ Hickok-539B+HA5) TwinSideGtr GE箱 Long&HeavyGlass
1) 6LF6/6MH6 Motorola(GtBritain) ¥3000 used
0) 6LF6 RCA ¥- NIB(D)
1) 6LF6/6MH6 RCA ¥8900 NIB Top+SideGetter
2) 6LF6 RCA ¥8900 NIB 3getters(D)
1) 6LF6/6MH6 RCA ¥8900 NIB 3getters(Top+TwinSideGtr)
1) 6LF6/6MH6 RCA ¥8900 NIB 3getters(Top+TwinSideGtr)
3) 6LF6/6MH6 GE ¥8900 NIB TwinTopGtr(vNn)
3) 6LF6 GE ¥- NIB TwinTopGtr
0) 6LF6/6MH6 GE ¥- NIB TwinSideGtr(sQ)
1) 6LF6/6MH6 Znth(GE-made) ¥4300 used
0) 6LF6 Syl ¥- NIB TwinSideGtr
2) 6LF6 ECG ¥7900 NIB 3-getters(Q)
1) 6LF6 Sylvania-ECG ¥7900 NIB Top+TwinSideGtr
1) 6LF6 Sylvania-ECG ¥7900 NIB
1) 6LF6 Sylvania ¥6300 used 新同品 15000/7500min
0) 6LF6 GE ¥- used >15,000/7500min Plateキャップ補修品 GE箱
1) 6LF6 Znth ¥3000 used 10800/7500min Syl箱
1) 6MH6 Motorola ¥2200 used(TopPlateキャップなし) 15000/7500min
1) 6LF6 Sylvania ¥700 used 5800/7500min
(see 6JE6/6JE6C 6MJ6) Sweep Tubes (EIA/9QL-NOVAR)
0) 6LQ6/6JE6C RCA ¥- NIB TwinTopGetter(rhy16nt)
7) 6LQ6/6JE6C RCA ¥5800 NIB TwinSideGtr
4) 6LQ6/6JE6C RCA ¥5800 NIB
1) 6LQ6/6JE6C RCA(Syl-made) ¥5800 NIB TwinSideGtr
1) 6LQ6/6JE6C RCA ¥5800 NIB TwinSideGtr 10400/5800min
1) 6LQ6/6JE6C RCA(GE-made) ¥5800 NIB TwinSideGtr 12200/5800min
1) 6LQ6/6JE6C RCA(GE-made) ¥5800 NIB TwinSideGtr
1) 6LQ6/6JE6C RCA ¥5800 NOS TwinSideGtr 6MJ6/6LQ6/6JE6C箱
1) 6LQ6/6JE6C RCA ¥5800 NIB 12150/5800min
0) 6LQ6/6JE6C Lindal ¥- NIB Korea
1) 6LQ6 RCA ¥2900 used 9750/5800min TwinTopGetter
1) 6LQ6 RCA ¥2500 used TwinTopGetter 6MJ6/6LQ6/6JE6C箱
1) 6LQ6/6JE6C RCA ¥3300 used 11450/5800min TwinTopGtr
1) 6LQ6 RCA ¥2700 used 8700/5800min TwinTopGtr
0) 6LQ6/6JE6C 各社 ¥- used
gm=8,700/5,800min, 8,700/5,800min
0) 6LQ6/6JE6C 各社 ¥- used
gm= 9,850/5,800min, 10,500/5,800min
1) 6LQ6/6JE6C RCA ¥2400 used
gm= 9,840/5,800min
1) 6LQ6 RCA ¥2400 used gm= 9,750/5,800min Syl箱
1) 6LQ6 RCA ¥2400 used Realistic箱
Sweep Tubes (EIA/12FY-compactron)
(同一pin配列=6JS6A,B,C,,23JS6A,31JS6C,6LR6,35LR6,30MB6)
1) 6LR6 RCA ¥3900 NIB ragged-box 電極ラトル有り
1) 6LR6 RCA ¥5900 NIB Top+TwinSideGtr
5) 6LR6 GE ¥5900 NIB TwinSideGtr
1) 6LR6 Syl ¥5900 NIB Top+TwinSideGtr
1) 6LR6 SylECG ¥5900 NIB
1) 6LR6 ElMenco(made in Japan) ¥5700 NIB
1) 6LR6 RCA ¥2900 used 9250/4250min
1) 6LR6 RCA ¥2900 used 7200/4250min
1) 6LR6 Silvertone ¥2900 used
Sweep Tubes (EIA/8NC - octal TopPlate)
(8-pinオクタルBase、一般用では6LF6と並ぶ最強力クラスの水平偏向管)
Ppmax=40W Epmax=990V Pc2max=7W Ec2max=280V Ikmax=400mA Eh/Ih=6.3V/2.65A
16) 6LW6 GE ¥7500 NIB LargeGlass(ghyy15np)
3) 6LW6 GE ¥7500 NIB LargeGlass
4) 6LW6 WH(GE-made) ¥7500 NIB LargeGlass date=85-06,85-07,85-07,85-07
10) 6LW6 WH(GE-made) ¥7500 NIB LargeGlass date=85-06(for all)
1) 6LW6 Dmnt ¥7500 NIB LargeGlass
2) 6LW6 International(GE) ¥7500 NIB LargeGlass
0) 6LW6 GE ¥- NIB
1) 6LW6 Admrl ¥7500 NIB LargeGlass
Sweep Tubes (EIA/12JA-compactron)
( GE製は東芝6KD6と形状酷似、ピン接続も6,7,8ピンを使わなければ互換性有り.
また、RCA製では6LF6/6LX6表示のものもある。GE他では6LF6と6LX6は別規格の真空管)
(ソケットワイヤリング(wiring)方法)
9) 6LX6 GE ¥6900 NIB TwinSideGtr
2) 6LX6 GE ¥6900 NIB gm matched
0) 6LX6 GE ¥- NIB
8) 6LX6 RCA(Syl-made) ¥6900 NIB Top+TwinSideGtr(vSn)
2) 6LX6 Syl ¥6900 NIB Top+TwinSideGtr
1) 6LX6 Zenith(Syl-made) ¥6900 NIB Top+TwinSideGtr(Q)
2) 6LX6 Zenith(Syl-made) ¥6900 NIB Top+TwinSideGtr
1) 6LX6 Lindal ¥6100 NOS >15000/7500min GE箱
1) 6LX6 Sylvania ¥3700 used 15000/7500min
1) 6LX6 PhilECG ¥3000 used 12490/7500min
1) 6LX6 Motorola ¥3700 used >15000/7500min RCA箱
Sweep Tubes
(9-pinノーバ、6LQ6/6JE6Cと同一ピン配列、性能も同等管)
1) 6ME6 RCA ¥5300 NIB TopGtr
7) 6ME6 RCA ¥5300 NIB TwinSideGtr
1) 6ME6 RCA ¥5300 NIB TwinSideGtr
2) 6ME6 International ¥5300 NIB
1) 6ME6 Dumont ¥5300 NIB TwinSideGtr
1) 6ME6 Zenith ¥5300 NIB TwinSideGtr
(see 6LQ6 6JE6/6JE6C) Sweep Tubes
(9-pinノーバ、6LQ6/6JE6C改良型・同一ピン配列、同一規格、BlackPlateCap)
3) 6MJ6/6LQ6/6JE6C RCA ¥6100 NIB TwinTopGetter
1) 6MJ6/6LQ6/6JE6C RCA ¥6100 NIB TwinTopGetter
7) 6MJ6/6LQ6/6JE6C RCA ¥6100 NIB TwinSideGetter
11) 6MJ6/6LQ6/6JE6C GE ¥6100 NIB TwinSideGetter
1) 6MJ6/6LQ6/6JE6C GE ¥6100 NOS TwinSideGetter
1) 6MJ6/6LQ6/6JE6C GE ¥6100 NOS TwinSideGetter RCA箱
1) 6MJ6/6LQ6/6JE6C Syl ¥6100 NIB TwinSideGetter 10750/5800min
1) 6MJ6/6LQ6/6JE6C -- ¥2500 used
=PowerTriode= (EIA/T6B-noval)
Ppmax=15W Epmax=250V Ecmax=0V Ikmax=125mA Rgmax=100kΩ(fixed) 500kΩ(self) gm=12.5mS rp=0.24k mu=3 Ehk=300V Eh/Ih=6.3V/1A
op A1S : Ep=100V Ec=-20V Ipo=100mA Ipmax=148mA Zl=250ohm Dtot=11% Po=2.64W
pin: 1(P)-2(NC)-3(P)-4(NC)-5(H)-6(H)-7(NC)-8(G)-9(K)
similar to 6RA2, 7233. A2293/CV4079
3) 6R-A3-HiS Toshiba ¥4700 NIB
4) 6R-A3-HiS Toshiba ¥4700 NIB
16) 6RA3-HiS Toshiba ¥4700 NIB (hyy1g2pg)
=PowerTriode= (EIA/-noval)
Ppmax=15W Epmax=350V Ikmax=120mA Ehk=100V(ac+dc) Rgmax=100kΩ Ehk=100V Eh/Ih=6.3V/1A
op 1 A1S: Ep=270V Rk=350ohm Zl=2.5kΩ Ipo=54mA Ipmax=62mA Po=3.5W Dtot=6%
op 2 AB1pp: Ep=250V Rk=170ohm Zl=5kΩ Ipo=105mA Ipmax=120mA Po=10.5W Dtot=3%
op 3 AB1pp: Ep=300V Ec=-25,5V Zl=5kΩ Ipo=80mA Ipmax=144mA Po=17.5W Dtot=2.5%
pin: 1(IC)-2(K)-3(G)-4(H)-5(H)-6(G)-7-(IC)-8(IC)-9(P)
6RA8 AB1pp 回路例(from Sansui '60th SW15-4 OPT catalogue)
0) 6RA8 Luxman(NEC) ¥- LightlyUsed (vQ)
0) 6RA8 NEC ¥- LightlyUsed
4) 6RA8 NEC ¥offer used
gm/Ip=6.5mS/23mA, 7.0mS/24mA, 7.25mS/27mA and 7.0mS/28mA, respectively, @Ec=-11V on a Hickok-539B tester.
(Silk has been rubbed off completely, but "6RA8" mark etched on lower side on each glass.)
=PowerPentode= (EIA/T9C-noval)
Ppmax=13.5W Epmax=300V Pc2max=2.5W Ec2max=300V gm=11mS rp=32k mu=17 Rg1max=300kΩ(fixed) Ehk=100V Eh/Ih=6.3V/0.75A
op 1 A1S (Triode connection) : Ep=250V Rk=270ohm Zl=2.5kΩ Ipo=38mA Ipmax=40mA Dtot=9% Po=1.8W
op 1 AB1pp(Triode connection) : Ep=250V Rk=200ohm Zl=7kΩ Ipo=56mA Ipmax=60mA Dtot=2% Po=3.5W
op 2 AB1pp(Triode connection) : Ep=300V Rk=200ohm Zl=7kΩ Ipo=68mA Ipmax=73mA Dtot=2% Po=5.5W
pin: 1(G1)-2(G2)-3(K,G3)-4(H)-5(H)-6(IC)-7(P)-8(IC)-9(G2)
6BQ5 E84L 7189 6RP15 6CZ5 規格/動作例の比較
2) 6R-P15 Ray(made in Japan) ¥2900 NIB justDirtyBox
5) 6R-P15 Ray(made in Japan) ¥2900 NIB
5) 6R-P15 Ray(made in Japan) ¥2900 NIB
